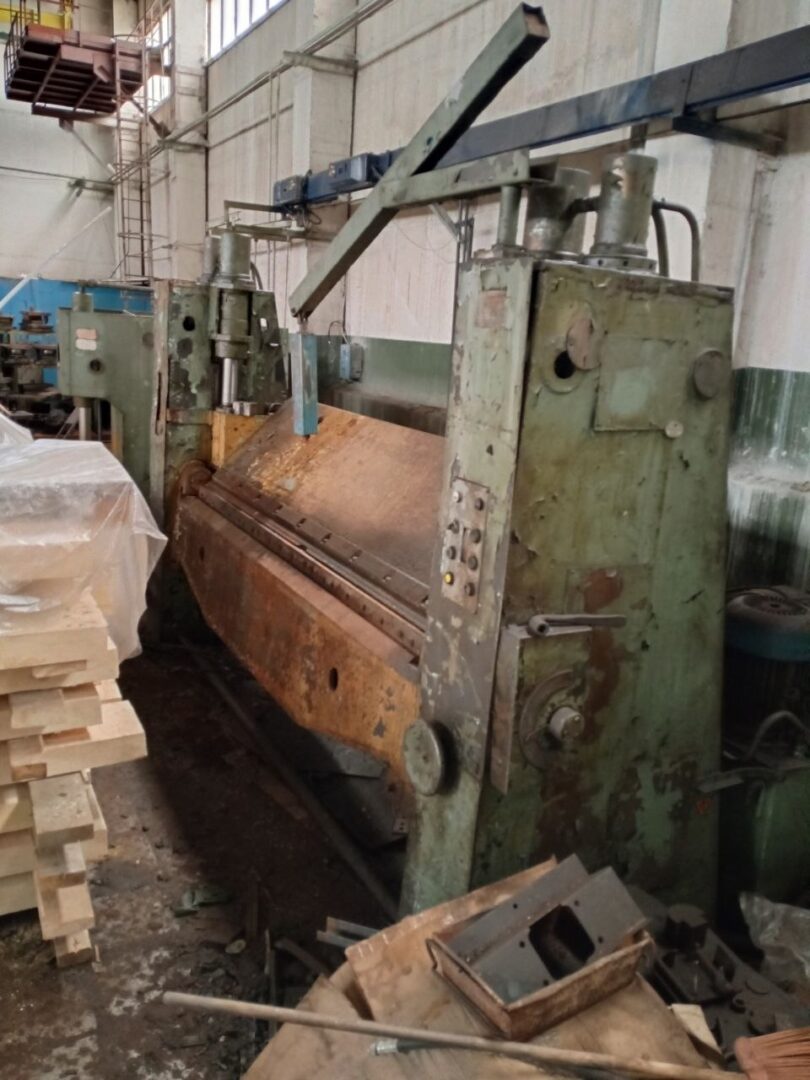

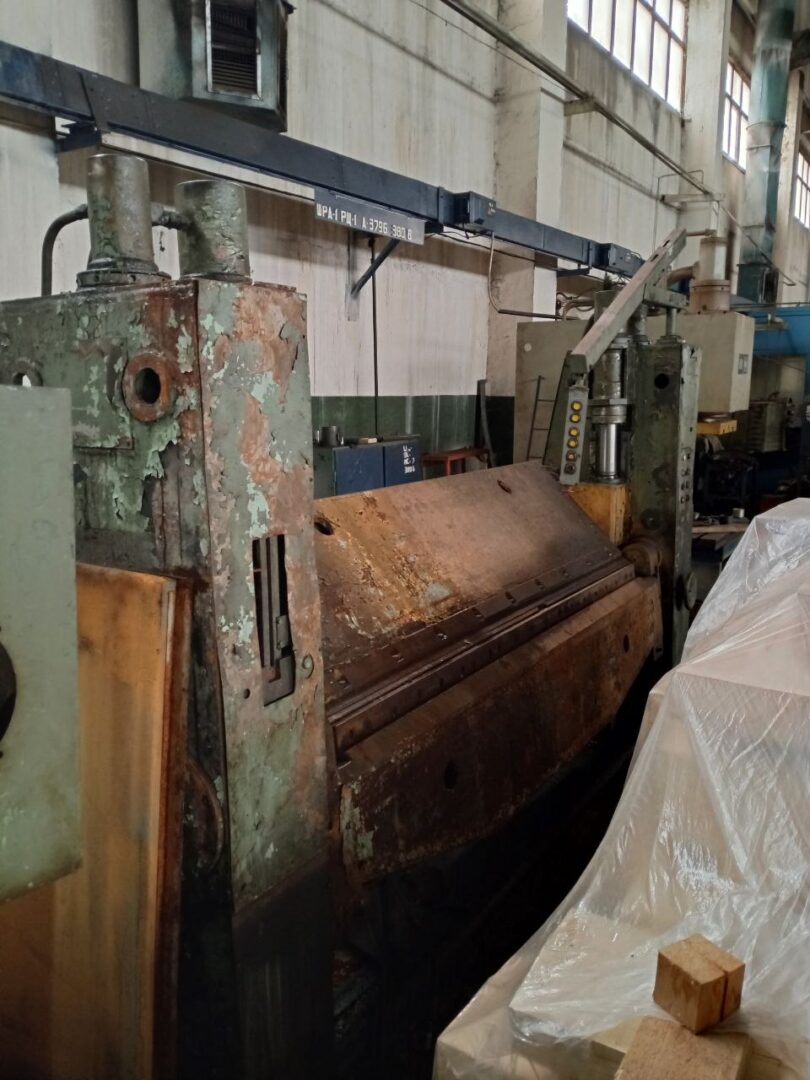

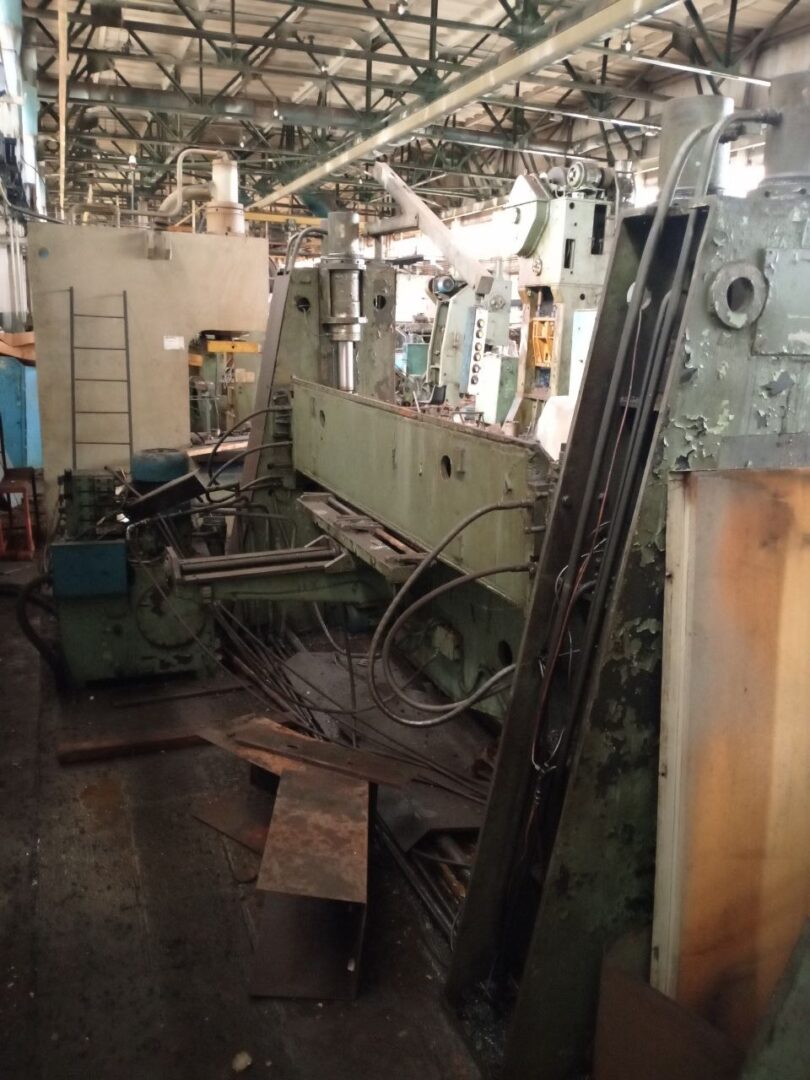

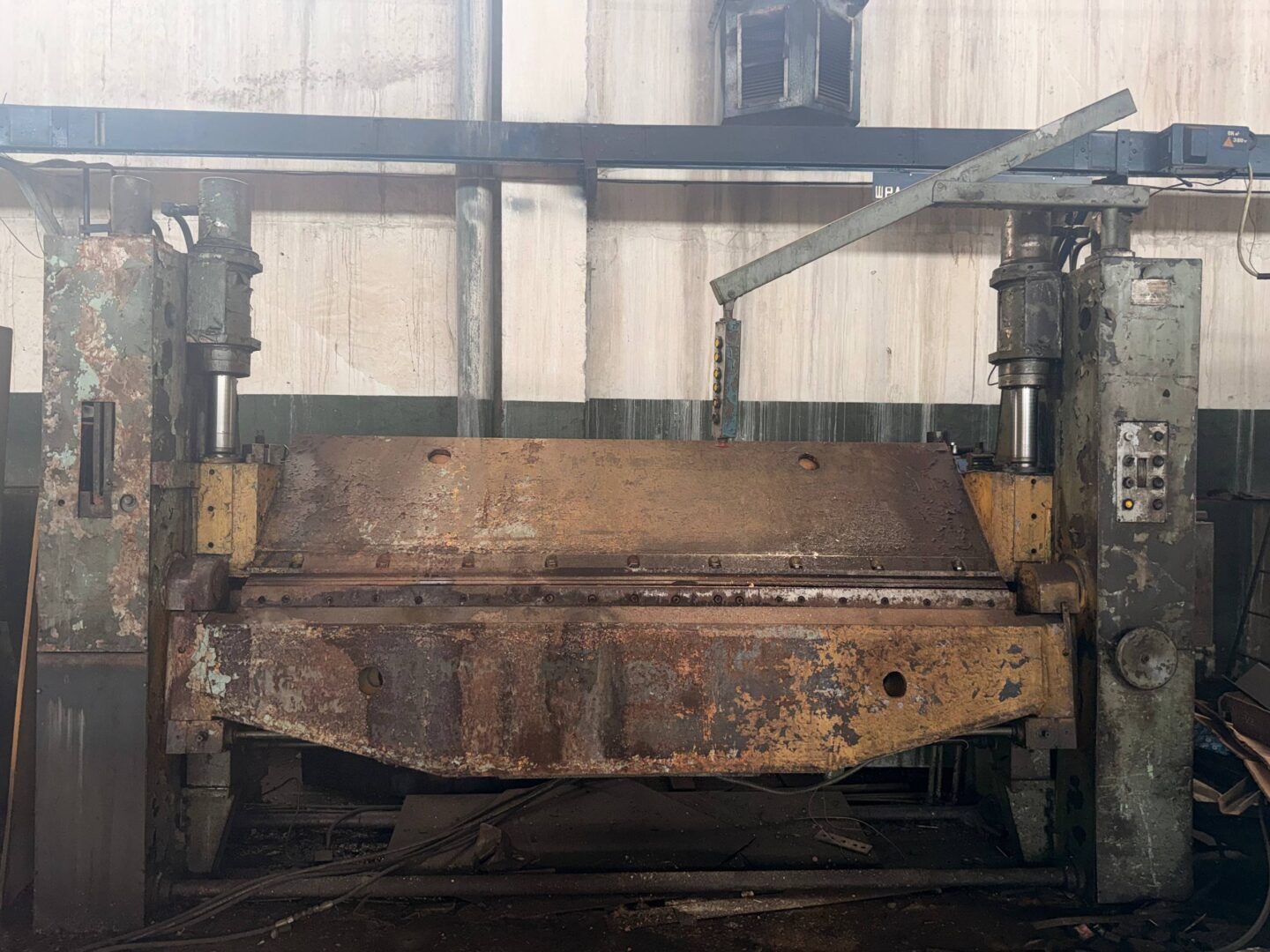

ИВ2144 — гидравлическая листогибочная машина с поворотной гибочной балкой для холодной гибки деталей из листового металла. Модель работает со сталью и цветными металлами, выполняет гибочные операции на листе толщиной до 4,5 мм и шириной до 2500 мм, формируя детали с помощью гибочной балки вокруг комплекта оправок на прижимной балке. Машина применяется в различных отраслях промышленности и строительства; наименьший внутренний радиус гиба составляет 1,25h, а наименьшая отгибаемая кромка — 8h
Технические характеристики ИВ2144
| Наименование параметра | Значение |
|---|---|
| Наибольшая толщина изгибаемого листа (h) при бт = 500 МПа (50 кгс/мм²), мм | 4,5 |
| Наибольшая ширина изгибаемого листа, мм | 2500 |
| Наибольший угол поворота гибочной балки, град | 180° |
| Наибольший ход прижимной балки, мм | 250 |
| Величина вертикальной регулировки стола, мм | 100 |
| Величина вертикальной регулировки гибочной балки, мм | 100 |
| Скорость вращения гибочной балки, град/с | 38 |
| Наименьший внутренний радиус гиба (h — толщина листа), мм | 1,25 * h |
| Наименьшая величина отгибаемой кромки (h — толщина листа), мм | 8 * h |
| Наибольшее перемещение заднего упора, мм | 800 |

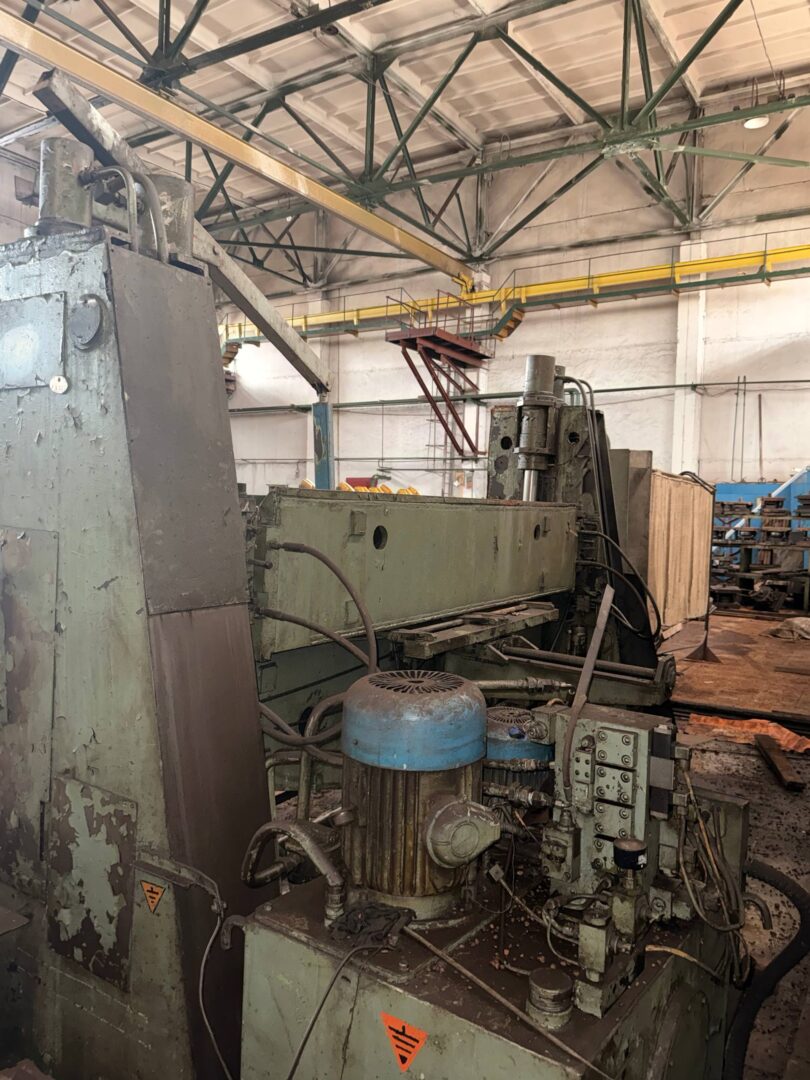

| Электродвигатель привода насосов 1, 2 (М1), кВт | 7,5 |
| Электродвигатель привода насоса 3 (М2), кВт | 2,2 |
| Электродвигатель заднего упора (М3), кВт | 0,37 |
| Суммарная мощность электродвигателей, кВт | 10,07 |
| Габарит ножниц (длнна х ширина х высота), мм | 3790 х 2000 х 2000 |
| Масса, кг | 6350 |
