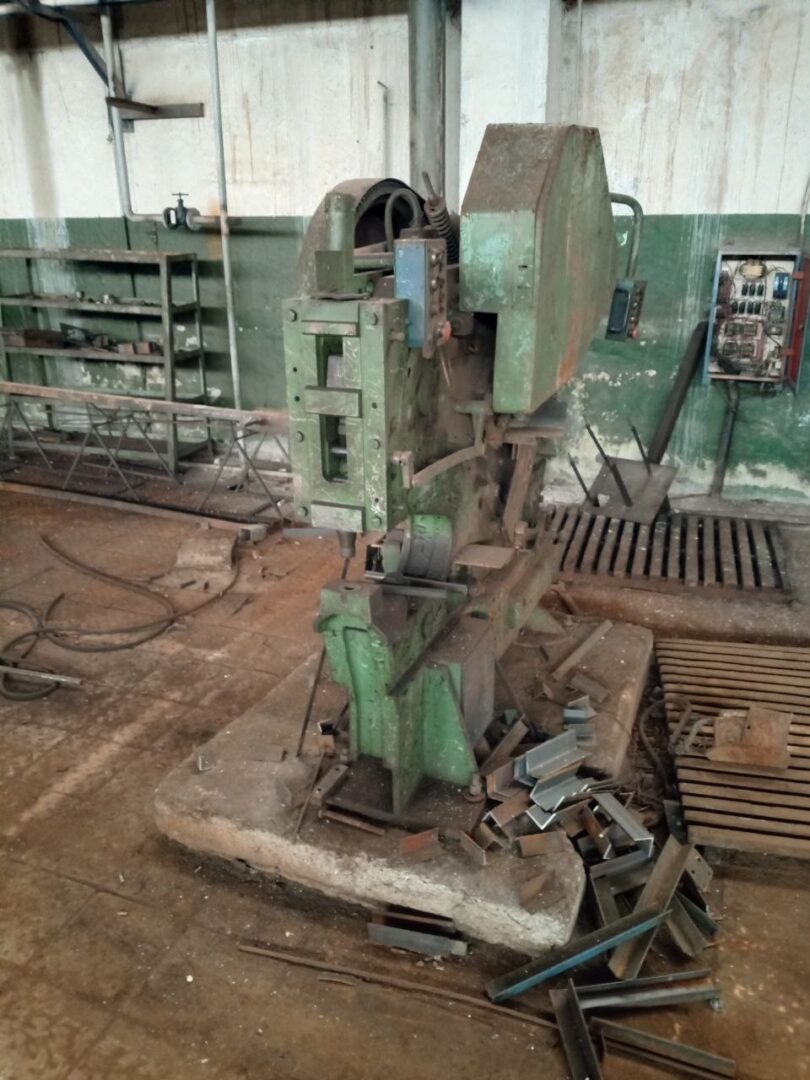

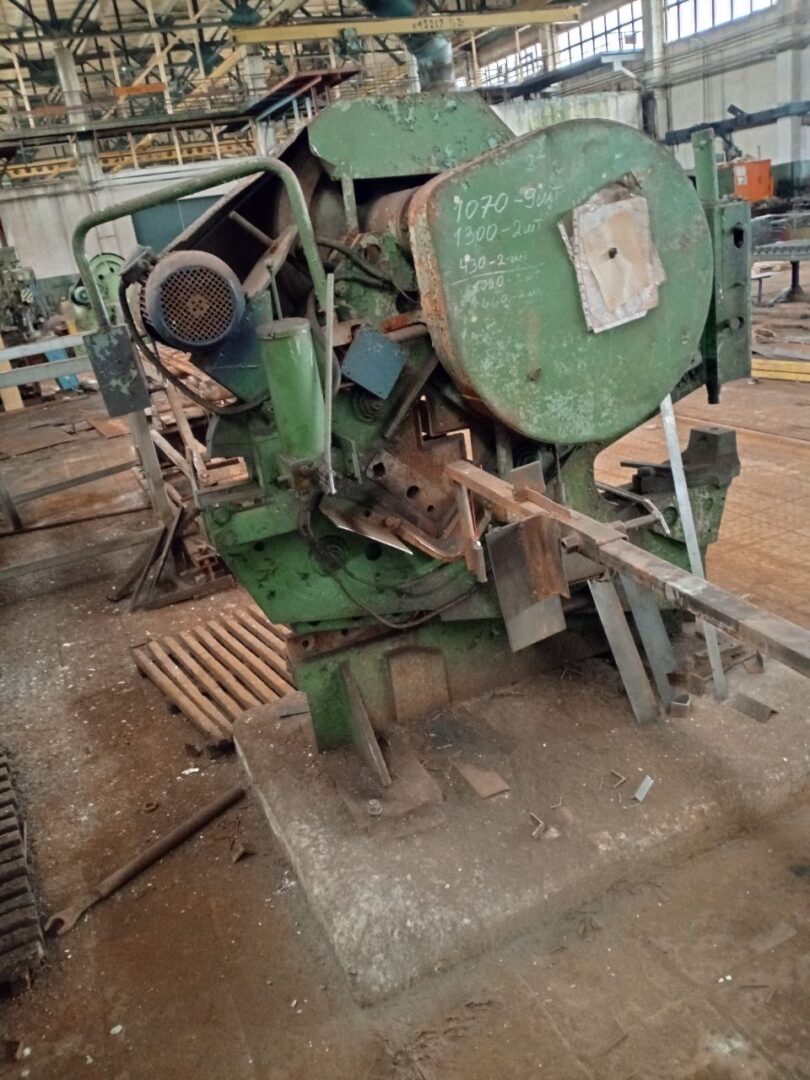

НВ5222 — комбинированные пресс-ножницы для отрезки полосового, сортового и фасонного проката, а также для пробивки отверстий и выполнения зарубочных операций. Станок работает с листовым, полосовым и фасонным прокатом, обрабатывает полосу толщиной до 18 мм и шириной до 190 мм, круг до Ø50 мм, квадрат до 45 мм, уголок, швеллер и двутавр. Модель применяется на машиностроительных, ремонтных и других предприятиях; предусмотрены исполнения для умеренного и холодного климата, а также для сухого и влажного тропического климата
Технические характеристики НВ5222
| Наименование параметра | Значение |
|---|---|
| Наибольшая толщина листа, мм | 16 |
| Наибольшие размеры обрабатываемой полосы листовыми ножницами (толщина х ширина), мм | 18 х 190 |
| Наибольшие размеры круга (диаметр), обрабатываемого сортовыми ножницами, мм | 50 |
| Наибольшие размеры квадрата, обрабатываемого сортовыми ножницами, мм | 45 |
| Наибольшие размеры уголка под 90°, мм | 125 х 125 х 14 |
| Наибольшие размеры уголка под 45°, мм | 100 х 100 х 10 |
| Наибольшие размеры уголка при резке специальными ножами под 90°, мм | 160 х 160 х 12 |
| Наибольшие размеры швеллера, номер профиля | 18а |
| Наибольшие размеры двутавра, номер профиля | 18 |
| Наибольший диаметр пробиваемого отверстия дыропробивным прессом (диаметр х толщина материала), мм | Ø 32 х 16 |
| Наибольшие размеры пробиваемых пазов (длина х ширина х толщина), мм | 80 х 63 х 10 |
| Наибольшее расстояние от оси дыропробивного пресса до станины (вылет), мм | 500 |
| Число непрерывных ходов ножа в минуту не более | 53 |
| Число одиночных ходов ножа в минуту не более | 17 |
| Наибольшая длина разрезаемых листов по заднему упору, мм | 70..1000 |
| Номинальное усилие реза, кН (тс) | 630 (63) |
| Электродвигатель, кВт (об/мин) | 4,8 (2790) |
| Габарит пресс-ножниц (длна х ширина х высота), мм | 1780 х 1030 х 1865 |
| Масса пресс-ножниц, кг | 2500 |
