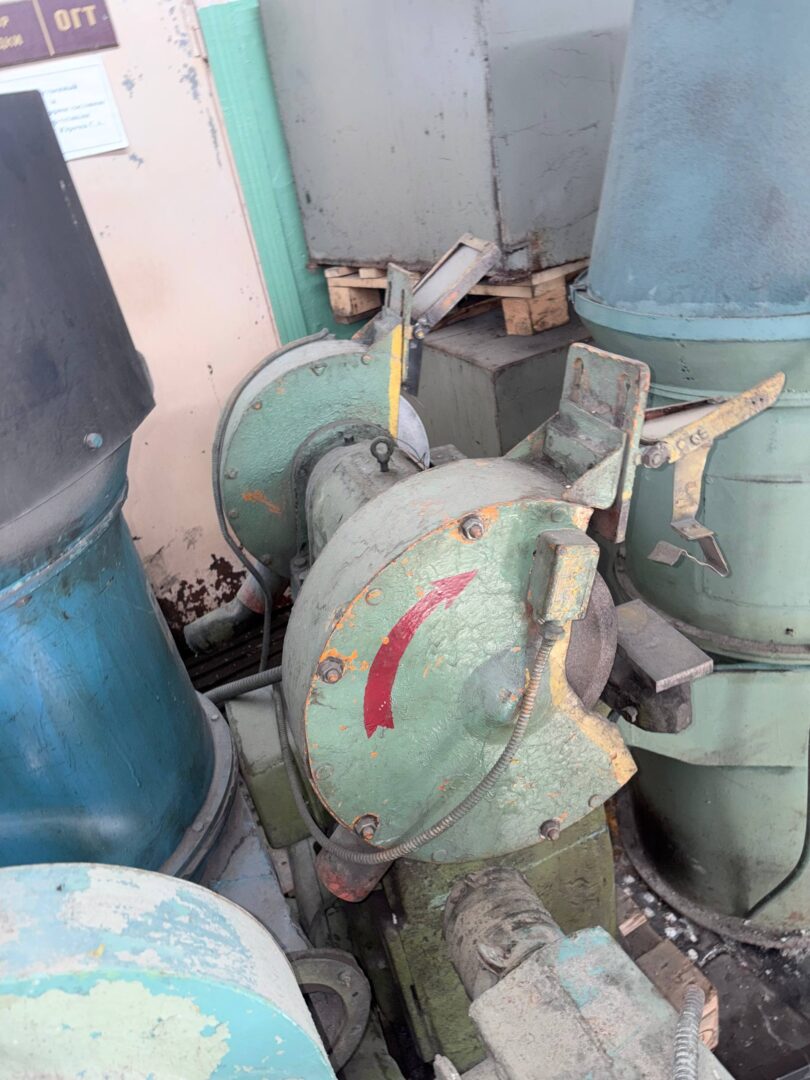

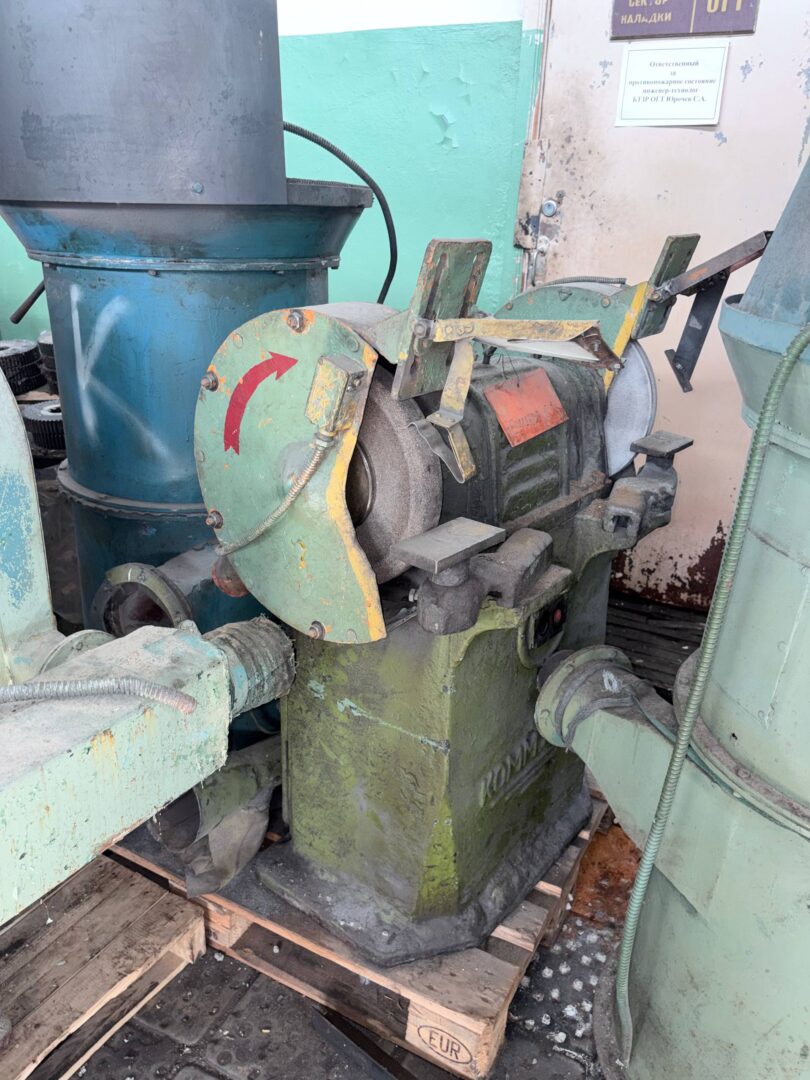

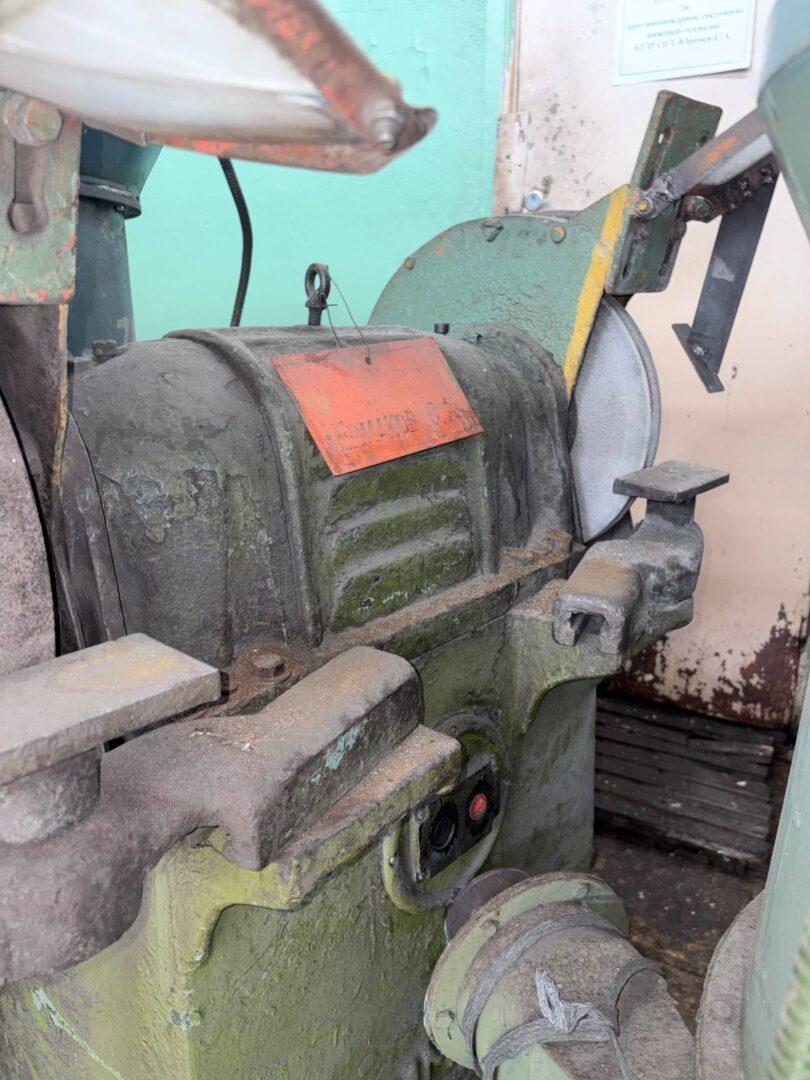

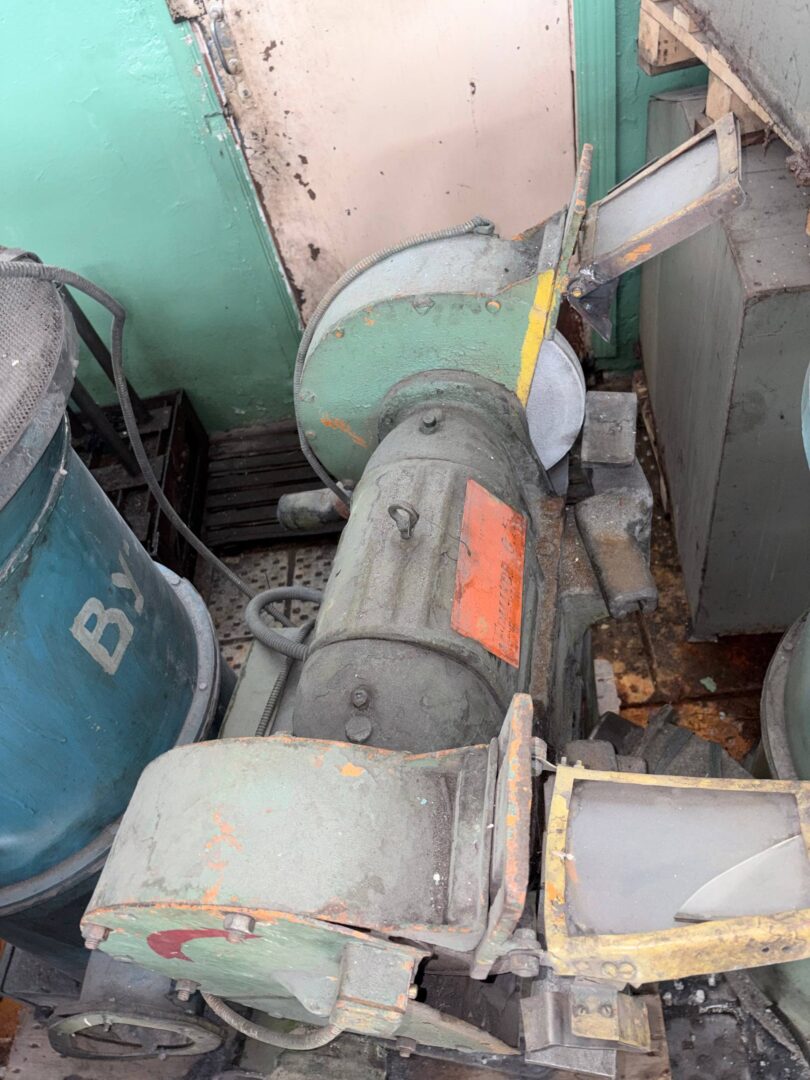

Точильно-шлифовальный станок 3Б634 с двумя шлифовальными кругами предназначен для заточки резцов высотой 6–100 мм и сверл диаметром 6–60 мм, а также для выполнения шлифовальных и полировальных операций. На станке обрабатывают детали и поверхности с применением кругов диаметром 400 мм, шлифовальной ленты шириной 80 мм и полировального круга диаметром до 400 мм. Модель 3Б634 использовалась для работ, связанных с заточкой инструмента, при этом обдирка литых и сварных деталей не рекомендуется
Технические характеристики 3Б634
| Наименование параметра | Значение |
|---|---|
| Количество шлифовальных кругов | 2 |
| Тип шлифовальных кругов | ПП 400х50х203 ПВ 400х50х203 |
| Наружный диаметр круга, мм | 400 |
| Высота круга, мм | 50 |
| Посадочный диаметр круга, мм | 203 |
| Высота центров от основания, мм | 900 |
| Рекомендуемая высота затачиваемых резцов, мм | 6-100 |
| Диаметр затачиваемых сверл, мм | 6-60 |
| Угол при вершине сверла, град | 70-140 |
| Задний угол, град | до 20 |
| Угол поворота, град | +20..-1 |
| Диаметр контактного ролика, мм | 400 |
| Ширина шлифовальной ленты, мм | 80 |
| Длина шлифовальной ленты, мм | 3000 |
| Усилие натяжения шлифовальной ленты, Н | до 1000 |
| Наибольший диаметр полировального круга, мм | 400 |
| Наибольшая высота полировального круга, мм | 55 |
| Диаметр отверстия полировального круга, мм | 50 |
| Частота вращения, 1/мин | 720/ 1440 |
| Максимальная скорость резания, м/с | 15/ 30 |
| Конец шлифовального шпинделя (диаметр/длина), мм | 40/ 40 |
| Электродвигатель привода, кВт | 3,2/ 5,3 |
| Габариты станка (длина ширина высота), мм | 1000 х 665 х 1230 |
| Масса станка, кг | 425 |
