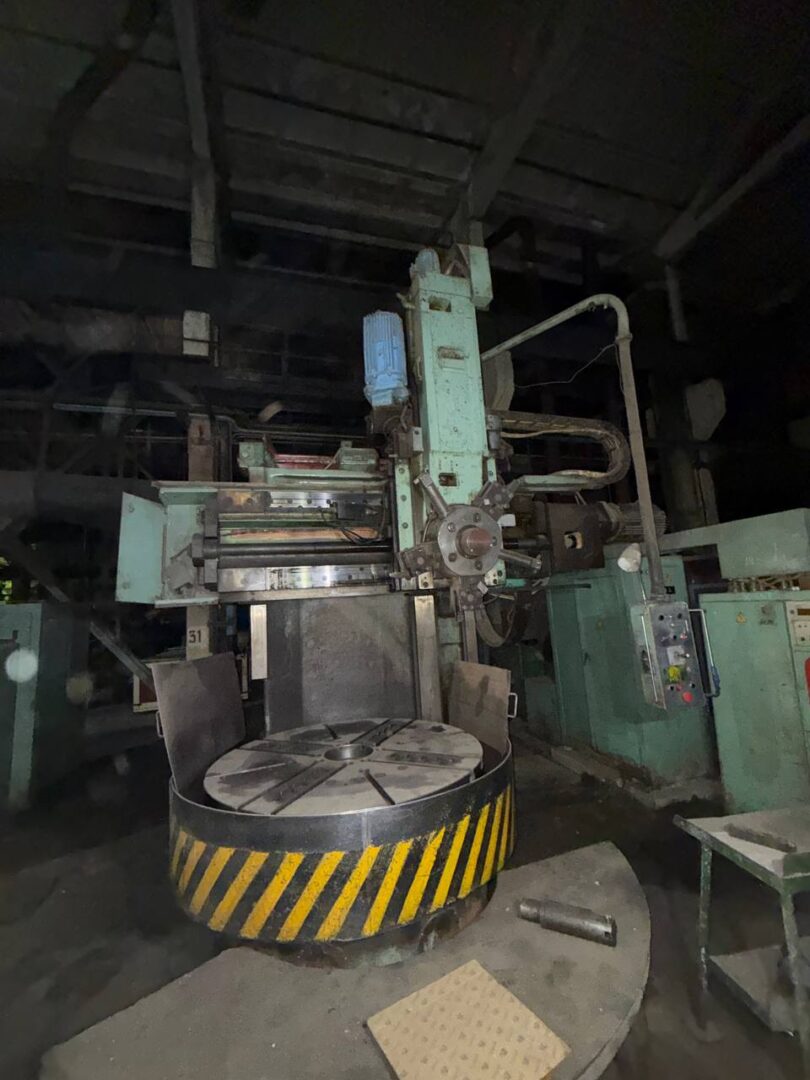

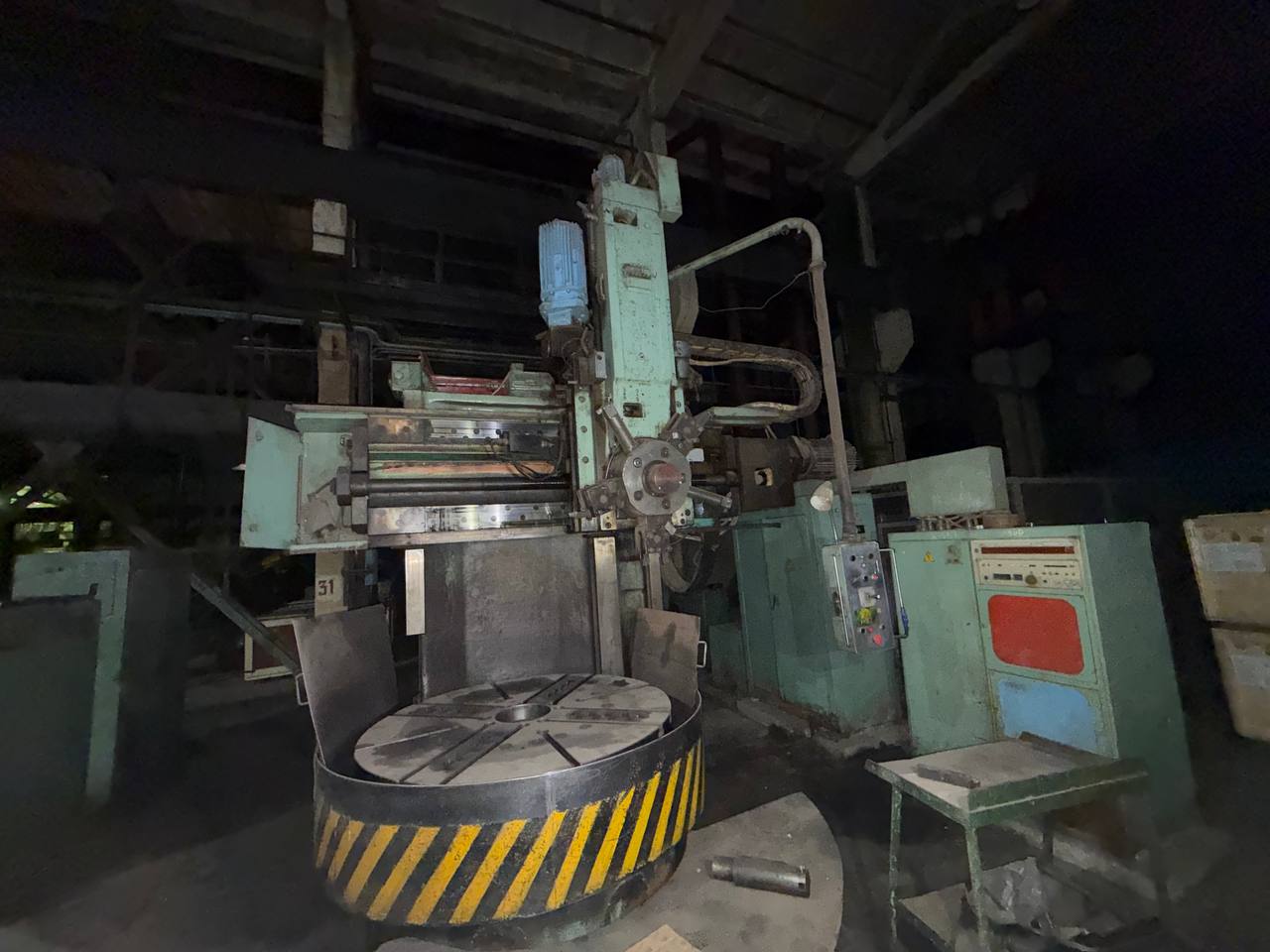

1516Ф3 — одностоечный токарно-карусельный станок с ЧПУ для обработки заготовок из чёрных и цветных металлов диаметром до 1600 мм и высотой до 1000 мм. Модель выполняет цилиндрическое и коническое обтачивание и растачивание, протачивание и обработку торцовых поверхностей, а также сверление, зенкерование, развертывание и прорезание кольцевых канавок. Станок применяют в единичном, мелкосерийном и серийном производстве при работе с деталями массой до 6300 кг
Технические характеристики 1516Ф3
| Наименование параметра | Значение |
|---|---|
| Наибольший диаметр изделия, мм | 1600 |
| Наибольшая высота обрабатываемого изделия, мм | 1000 |
| Диаметр планшайбы, мм | 1400 |
| Диаметр центрирующего отверстия в планшайбе, мм | 260Н7 |
| Наибольшая масса устанавливаемого изделия, кг | 6300 |
| при 5—80 оборотах планшайбы в минуту | 6300 |
| при 200 оборотах планшайбы в минуту | 2400 |
| Наибольшее горизонтальное перемещение, мм | 950 |
| Наибольшее вертикальное перемещение, мм | 700 |
| Наибольший угол поворота ползуна суппорта, град | 45 |
| Цена деления лимба поворота ползуна суппорта, мин | 1 |
| Цена деления шкалы поворота ползуна суппорта, град | 1 |
| Диаметр отверстий револьверной головки суппорта, мм | 70А |
| Наибольшие размеры сечения державки резца (ширина х высота), мм | 25 х 40 |
| Наибольшее перемещение, мм | 660 |
| Скорость перемещения, мм/мин | 400 |
| Число скоростей планшайбы | 18 |
| Число оборотов планшайбы в минуту | 5..250 |
| Число подач суппортов | 18 |
| Скорость рабочей подачи суппорта, мм/об | 0,01..40 |
| Наибольшее допускаемое усилие резания суппортом, кгс | 4500 |
| Скорость установочных перемещений вертикального суппорта, мм/мин | 3000 |
| Наибольший допустимый крутящий момент на планшайбе,Н*м | 11000 |
| Род тока питающей электросети | Переменный трехфазный |
| Электродвигатель привода главного движения, кВт | 30 |
| Электродвигатель установочных перемещений суппорта, кВт | 3 |
| Электродвигатель перемещения поперечины, кВт | 2 |
| Электродвигатель смазки, кВт | 1,5 |
| Электродвигатель поворота и зажима револьверной головки, кВт | 0,8 |
| Суммарная мощность всех электродвигателей на станке, кВт | 38 |
| Габарит станка (длнна х ширина х высота), мм | 3170 х 3810 х 5615 |
| Масса станка, кг | 19000 |
