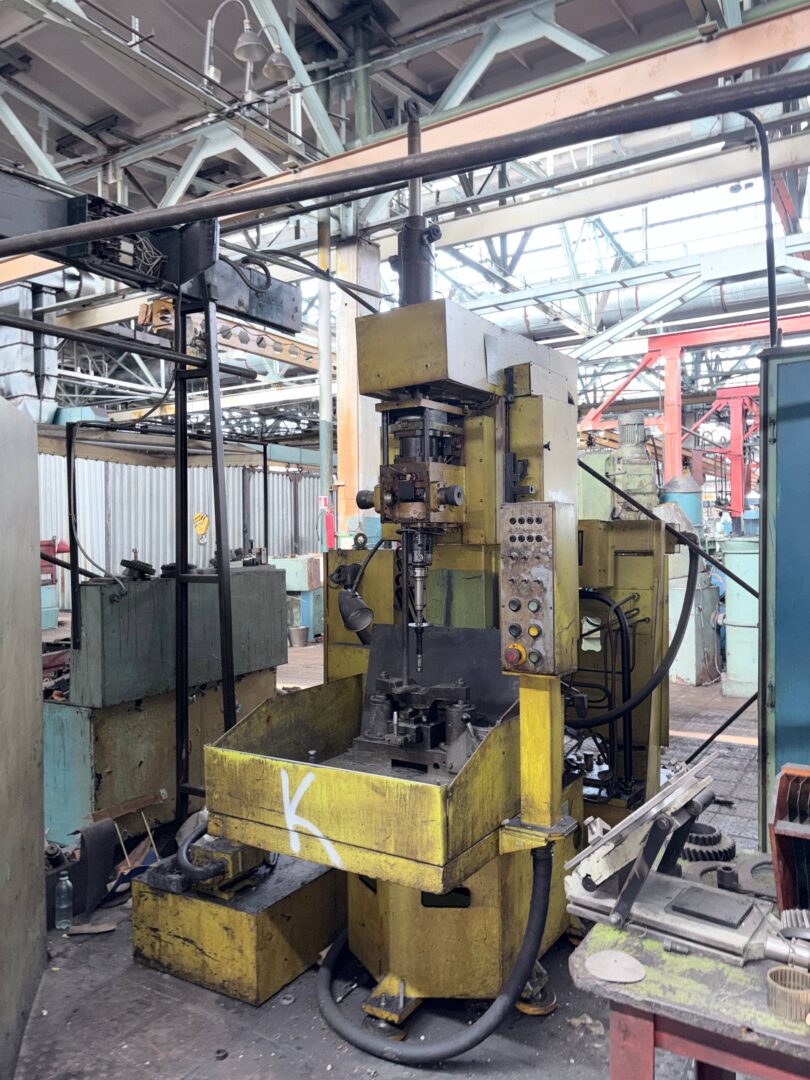

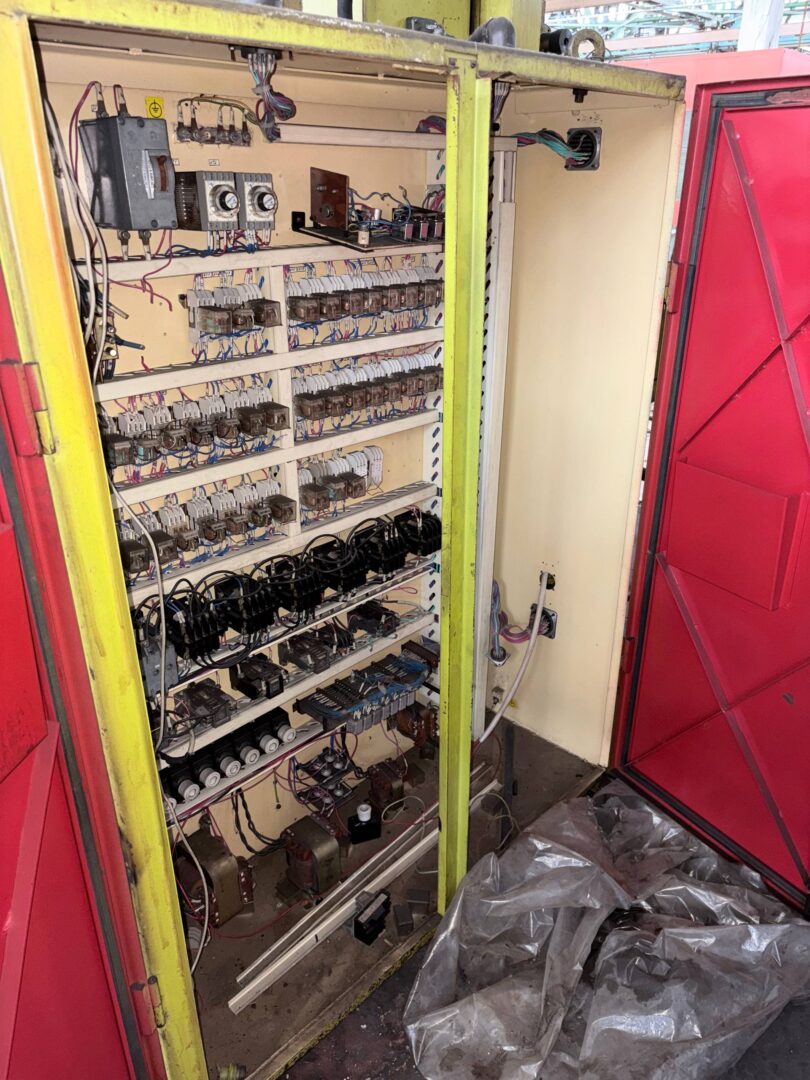

Вертикальный хонинговальный станок ВС-50 предназначен для обработки отверстий диаметром от 8 до 50 мм и длиной от 60 до 150 мм. По паспорту станок имеет класс точности Н по ГОСТ 8-82 и бесступенчатое регулирование возвратно-поступательного движения шпиндельной головки.
Паспортные характеристики станка ВС-50
| Параметр | Значение |
|---|---|
| Класс точности | Н по ГОСТ 8-82 |
| Номинальный наибольший диаметр обрабатываемого отверстия | 50+0,5 мм |
| Наименьший диаметр обрабатываемого отверстия | 8−0,2 мм |
| Наибольшая длина обрабатываемого отверстия | 60–150+1 мм |
| Наибольший ход шпиндельной головки | 320−3 мм |
| Расстояние от торца шпиндельной головки в нижнем положении до рабочей поверхности плиты | 600 ± 10 мм |
| Наименьший ход шпиндельной головки | 10+1 мм |
| Расстояние от оси шпинделя до колонны | 235 ± 2 мм |
| Диаметр стола | 560−1,4 мм |
| Высота стола | 152−1,4 мм |
| Расстояние от нижней плоскости основания станка до рабочей поверхности плиты | 845−10 мм |
| Полный ход штока шпинделя | 40 мм |
| Частота вращения шпинделя | 160–1250 об/мин |
| Скорость возвратно-поступательного движения шпиндельной головки | 0–0,3 м/с (0–18 м/мин), бесступенчатое регулирование |
| Габариты станка (длина × ширина × высота) | 2100 × 1800 × 2970 мм |
| Общая масса станка | 2200 кг |
| Масса станка без отдельно устанавливаемых узлов | 2020 кг |
Предельное отклонение габаритных размеров станка — ±3%; массы станка — ±5%.
Базовые и присоединительные размеры
| Параметр | Значение |
|---|---|
| Диаметр посадочного отверстия шпинделя под хвостовик инструмента (крепление жёсткое) | 32H6 мм |
| Наружная шейка шпинделя: резьба × шаг — класс точности | М68×2-8g по ГОСТ 16093-70 |
| Диаметр посадочного отверстия иглы шпинделя | 15H7 мм |
Гидрооборудование
| Параметр | Значение |
|---|---|
| Тип гидростанции | ЗАГ 48-93 |
| Тип насосной установки | 1Г5149-4Т; 8Ш2-33А; 4АКГ12МА4 |
| Масло в гидросистеме | Турбинное 22П по ГОСТ 32-74; ВНИИНП-403 по ГОСТ 16728-78 |
Система подачи и очистки смазочно-охлаждающей жидкости
| Параметр | Значение |
|---|---|
| Тип насоса | Х14-22М |
| Магнитный сепаратор | СМ-2МА |
| Фильтр-транспортёр (по особому заказу) | НК44-22 |
| Состав охлаждающей жидкости | 90% осветительного керосина, 10% минерального масла |
| Ёмкость бака охлаждения | 125 л |
Паспорт допускает изменение типа насоса в зависимости от условий обработки и изменение состава СОЖ в зависимости от материала обрабатываемой детали и инструмента.
