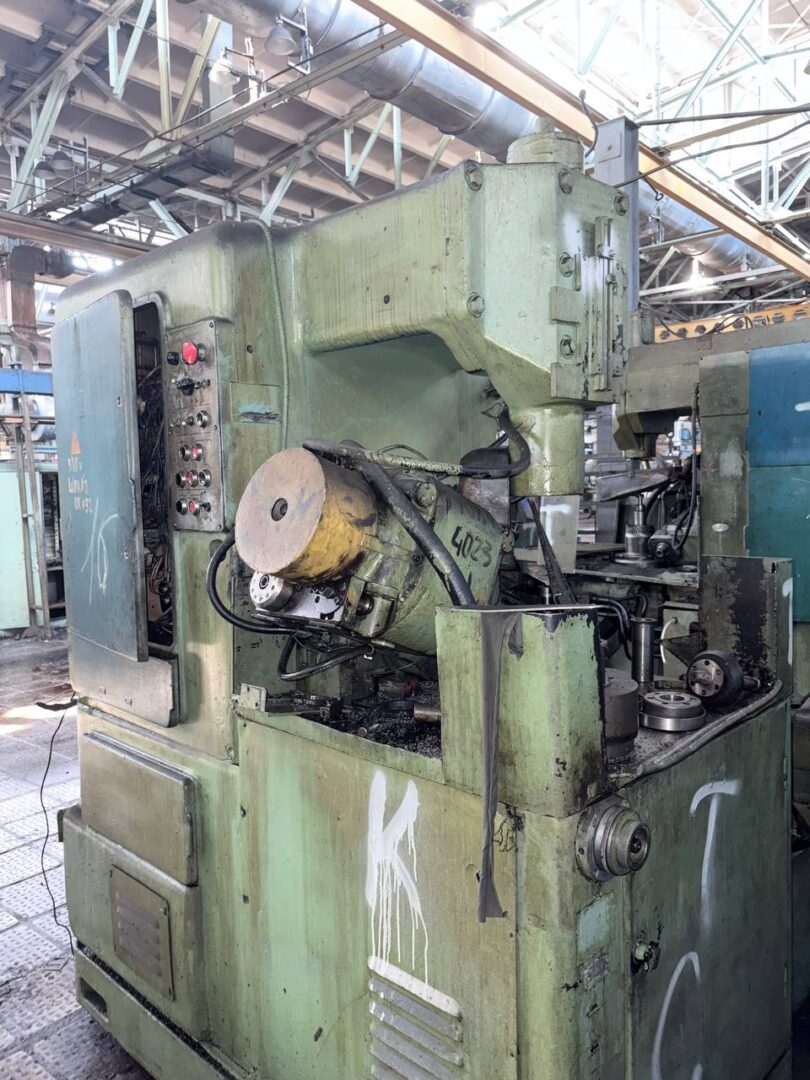

5Б312 — вертикальный зубофрезерный полуавтомат для обработки цилиндрических зубчатых колес. Станок нарезает прямозубые колеса диаметром до 320 мм и модулем до 6 мм, а также косозубые колеса с углом наклона зубьев до ±45°; наибольший диаметр для косозубых колес составляет 190 мм при β=30° и 170 мм при β=45°. Модель работает с колесами наименьшим числом зубьев 6, длиной венца до 160 мм для прямозубых и до 110/90 мм для косозубых, применяясь в зубообработке цилиндрических деталей

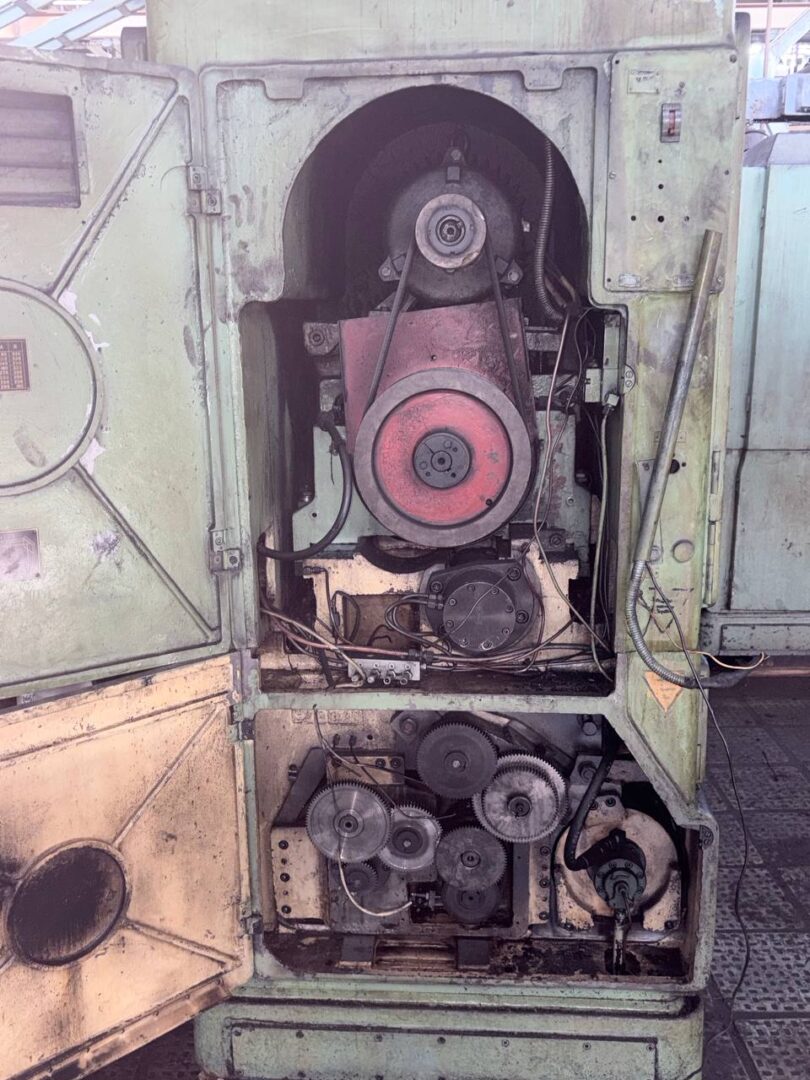

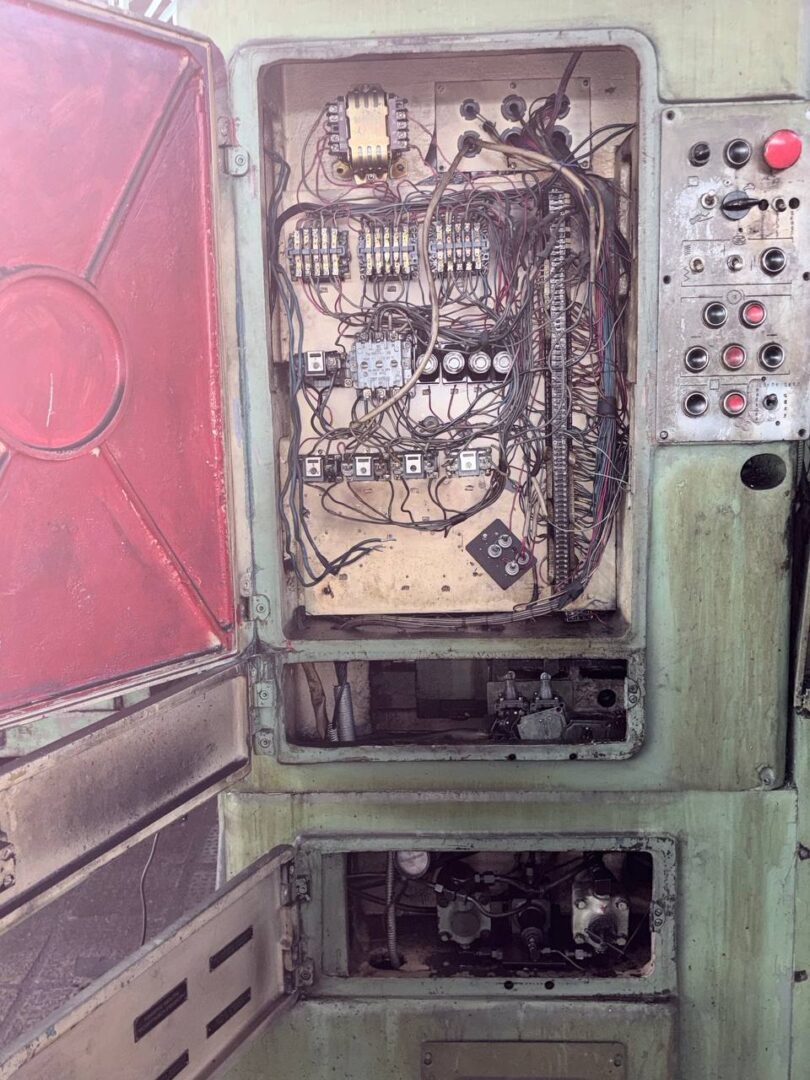

Состояние и проверка: Станок демонтирован и отключён от электросети. Есть возможность временного подключения и демонстрации в работе. Оборудование длительное время не эксплуатировалось; перед вводом в эксплуатацию рекомендуется провести ревизию электрики, гидравлики, системы смазки и основных узлов.
Технические характеристики 5Б312
| Наименование параметра | Значение |
|---|---|
| Наибольший диаметр нарезаемых цилиндрических прямозубых колес (β=0°), мм | 320 |
| Наибольший модуль нарезаемого колеса, мм | 6 |
| Наибольший диаметр нарезаемых цилиндрических косозубых колес (β=30°), мм | 190 |
| Наибольший диаметр нарезаемых цилиндрических косозубых колес (β=45°), мм | 170 |
| Наибольший угол наклона нарезаемых зубьев обрабатываемых колес, град | ±45° |
| Наименьшее число нарезаемых зубьев | 6 |
| Расстояние между осями фрезы и стола (оси шпинделя изделия), мм | 65..255 |
| Расстояние от плоскости стола (торца шпинделя изделия) до оси фрезы, мм | 120..300 |
| Расстояние от верхнего центра до торца шпинделя изделия, мм | 100..540 |
| Наибольшая длина венца нарезаемых цилиндрических прямозубых колес (β=0°), мм | 160 |
| Наибольшая длина венца нарезаемых цилиндрических косозубых колес (β=30°), мм | 110 |
| Наибольшая длина венца нарезаемых цилиндрических косозубых колес (β=45°), мм | 90 |
| Диаметр стола, мм | 250 |
| Величина наибольшего вертикального перемещения стола, мм | 180 |
| Величина наибольшего вертикального перемещения стола при нарезании прямозубых зубчатых колес (0°), мм | 160 |
| Величина наибольшего вертикального перемещения стола при нарезании прямозубых зубчатых колес с углом наклона (30°), мм | 110 |
| Величина наибольшего вертикального перемещения стола при нарезании прямозубых зубчатых колес с углом наклона (45°), мм | 90 |
| Величина наибольшего горизонтального (межосевого) перемещения стойки фрезерного суппорта, мм | 190 |
| Угол поворота фрезерного суппорта, град | 180° |
| Поворот суппорта на одно деление шкалы линейки, град | 1° |
| Поворот суппорта на одно деление шкалы нониуса, мин | 5` |
| Величина наибольшего осевого перемещения фрезы, мм | 50 |
| Частота вращения фрезы, мм (число ступеней) | 100..500 (8) |
| Наибольшие размеры режущего инструмента — червячной фрезы (диаметр х длина), мм | Ø 160 х 145 |
| Ускоренное перемещение шпинделя вдоль оси, мм/мин | нет |
| Конус фрезерных оправок, мм | Морзе 5 |
| Конусное отверстие шпинделя фрезы | Морзе 5 |
| Электродвигатель главного привода, кВт (об/мин) | 7,5 (1460) |
| Электродвигатель привода подачи, кВт (об/мин) | 2,2 (2860) |
| Электродвигатель гидропривода, кВт | нет |
| Габаритные размеры станка (длина х ширина х высота), мм | 1790 х 1000 х 2200 |
| Масса станка с электрооборудованием и охлаждением, кг | 5700 |
