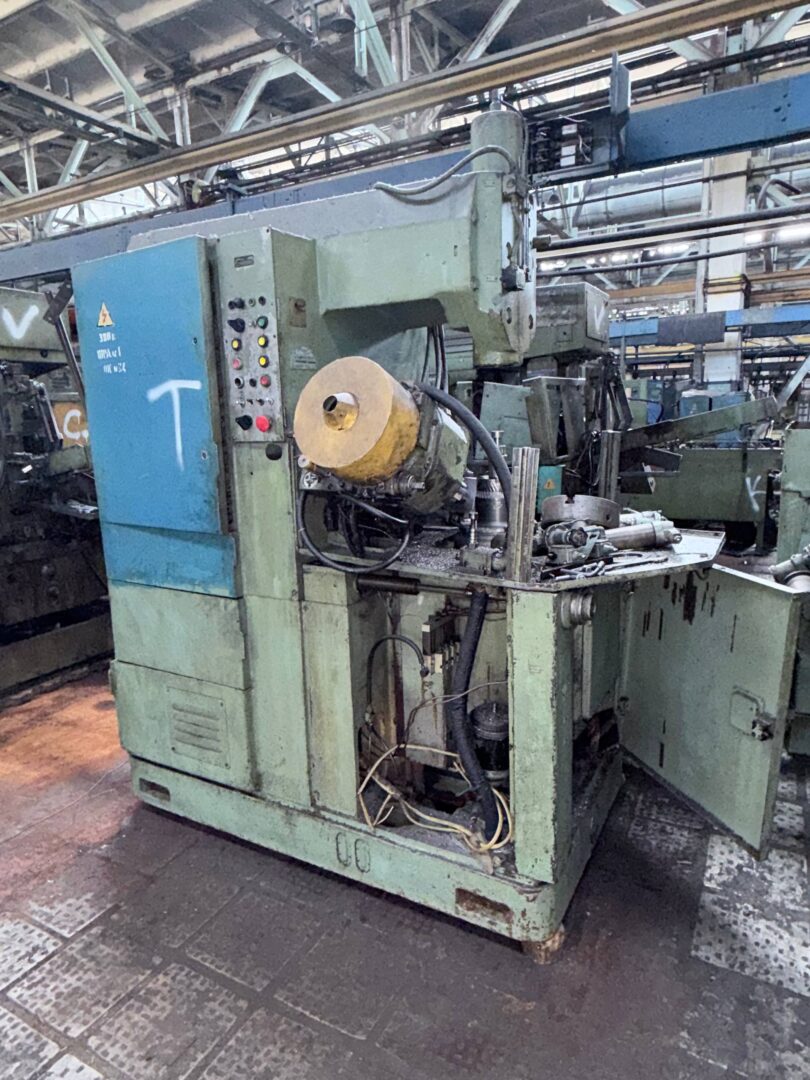

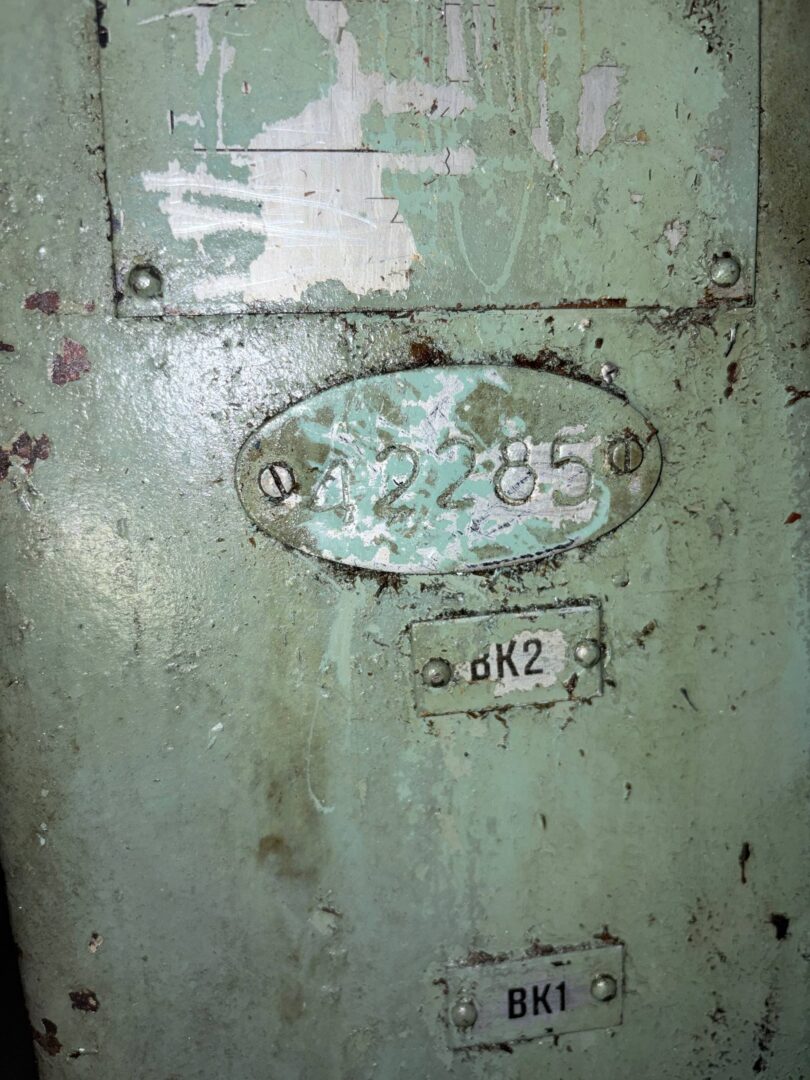

АВС-В12 №42285 — зубофрезерный полуавтомат, применяемый как аналог модели 5В312 для нарезания цилиндрических прямозубых, косозубых и червячных колёс. Характеристики ниже приведены по подтверждённому аналогу 5В312; фактическое исполнение и комплектность конкретного экземпляра проверяются при осмотре.
Технические характеристики аналога 5В312
| Наименование параметра | Значение |
|---|---|
| Класс точности | Н |
| Наибольший модуль нарезаемого колеса, мм | 6 |
| Наибольший диаметр прямозубого колеса, мм | 320 |
| Наибольший диаметр косозубого колеса при угле 30°, мм | 200 |
| Наибольший диаметр косозубого колеса при угле 45°, мм | 180 |
| Наибольший угол наклона зубьев | ±45° |
| Наименьшее число нарезаемых зубьев | 6 |
| Расстояние между осями стола и фрезы, мм | 55–245 |
| Наибольшее перемещение стойки фрезерного суппорта, мм | 190 |
| Наибольший диаметр червячной фрезы, мм | 160 |
| Наибольшая длина червячной фрезы, мм | 145 |
| Конус фрезерной оправки | Морзе 5 |
| Наибольшее осевое перемещение фрезы, мм | 75 |
| Мощность главного привода, кВт | 7,5 |
| Мощность привода подачи, кВт | 2,2 |
| Габариты, мм | 1790 × 1000 × 2450 |
| Масса, кг | 5250 |
