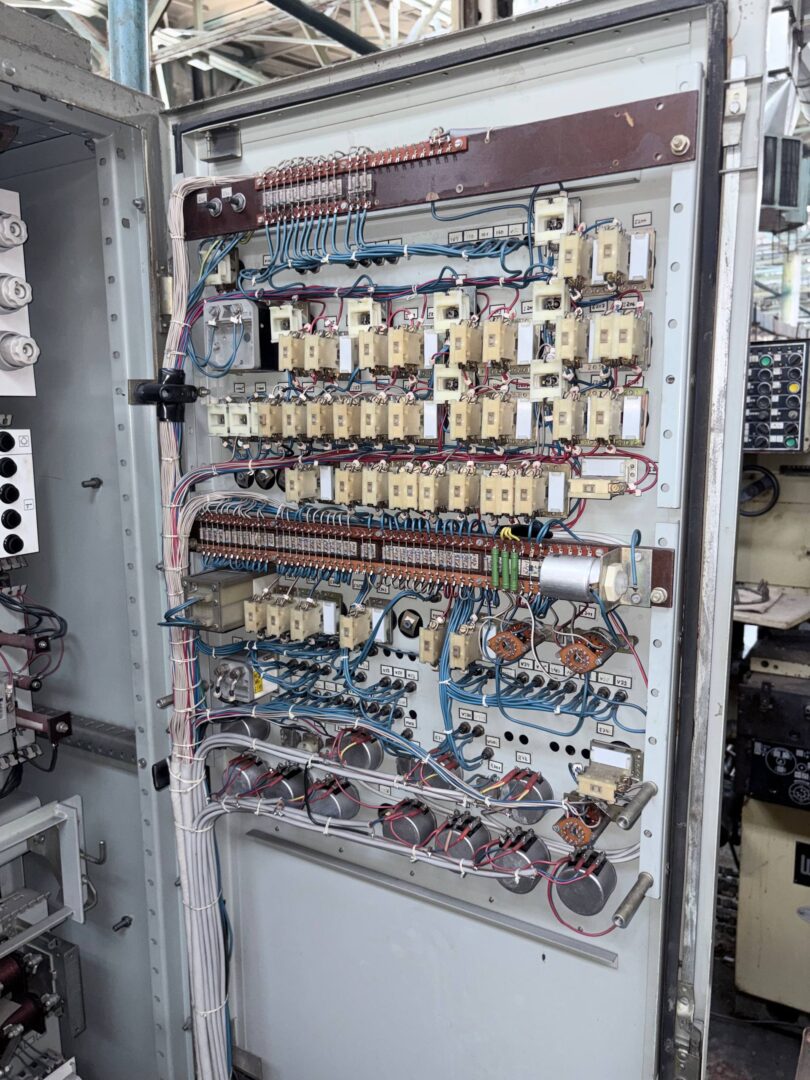

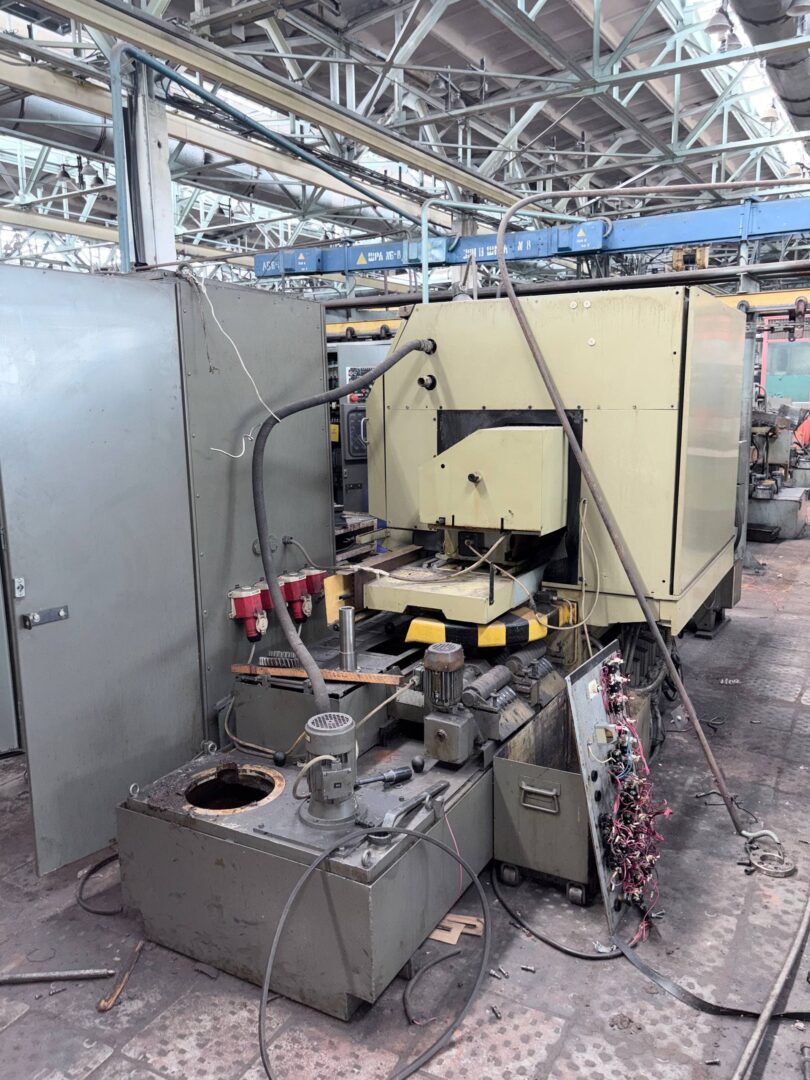

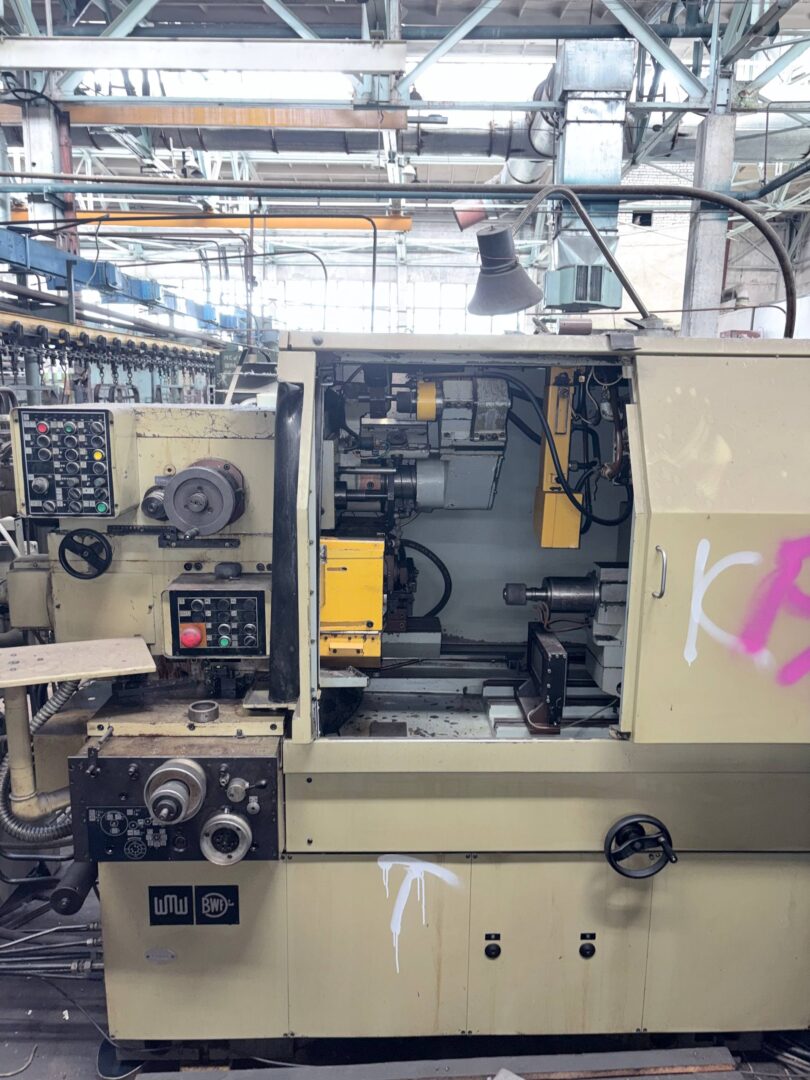

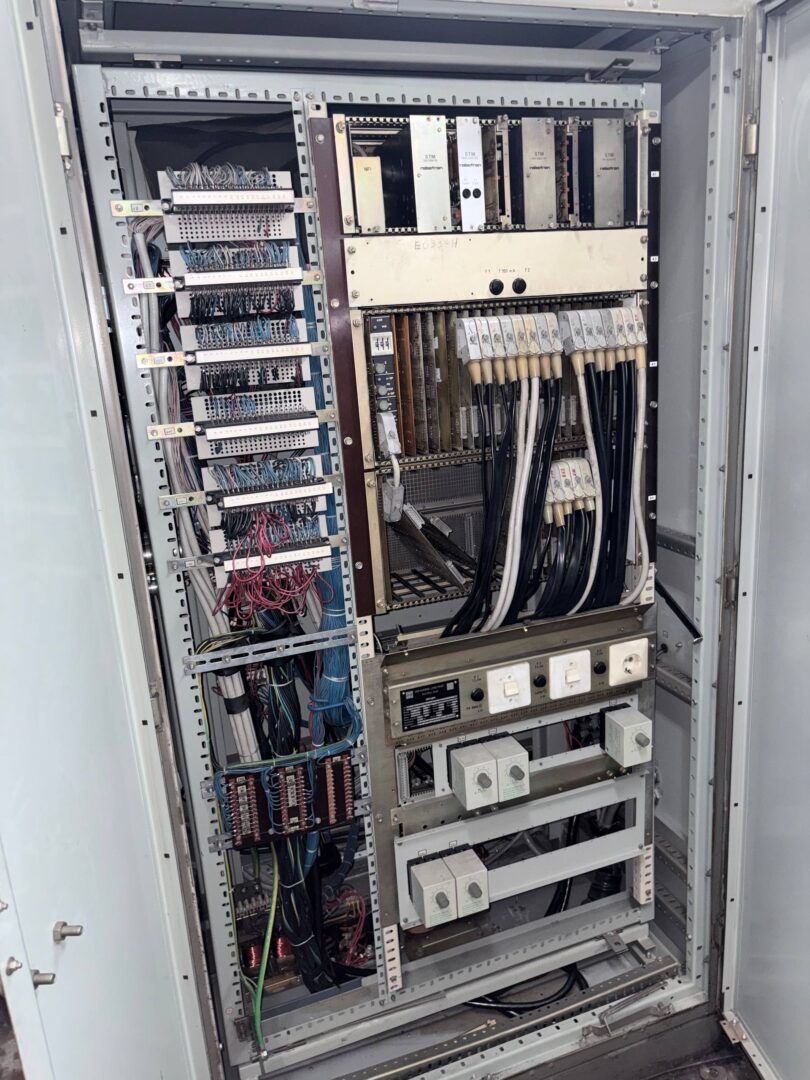

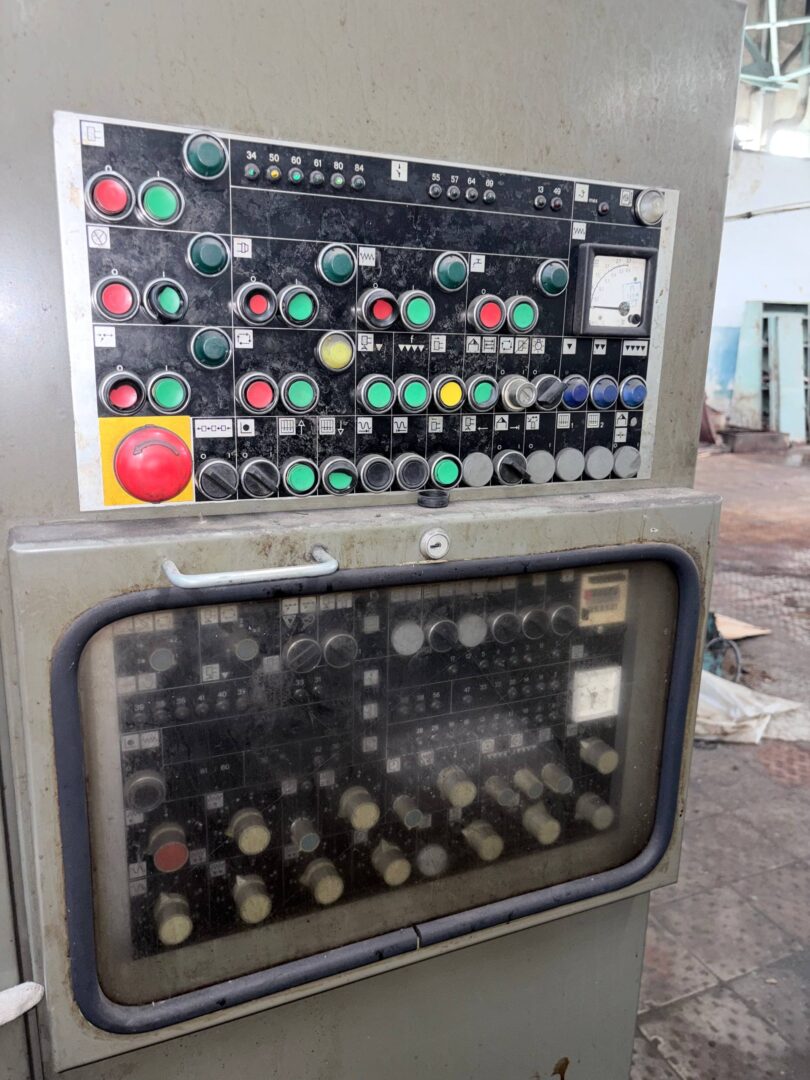

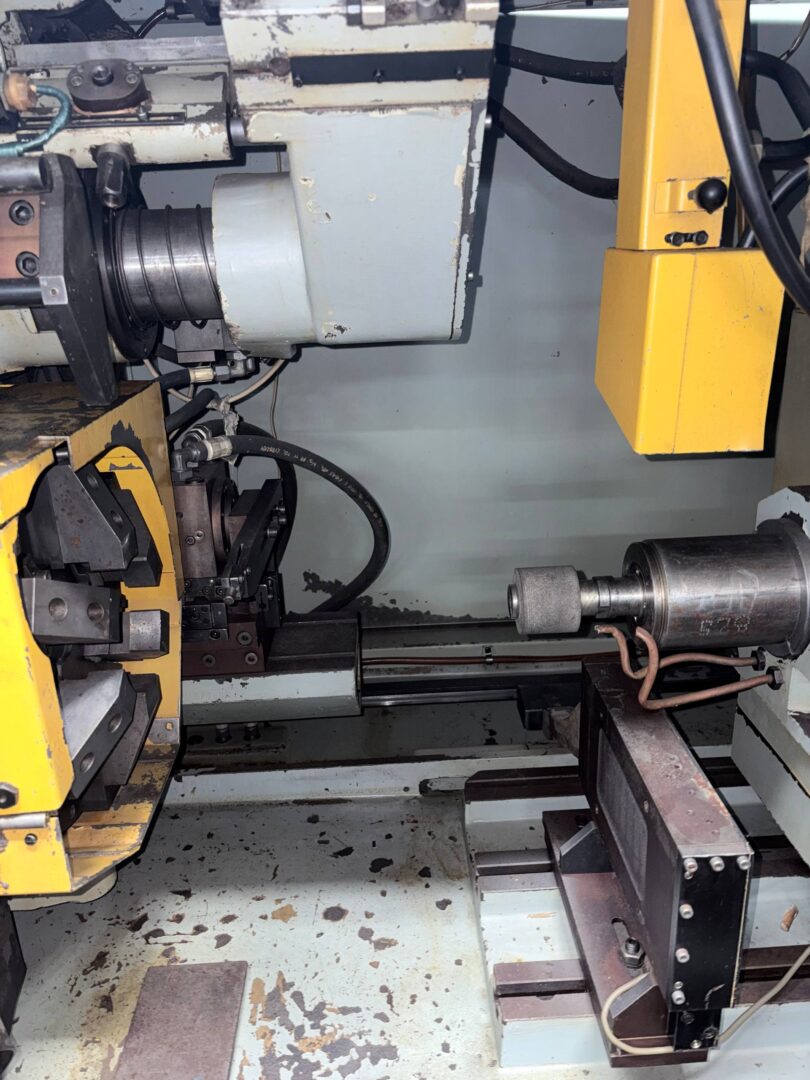

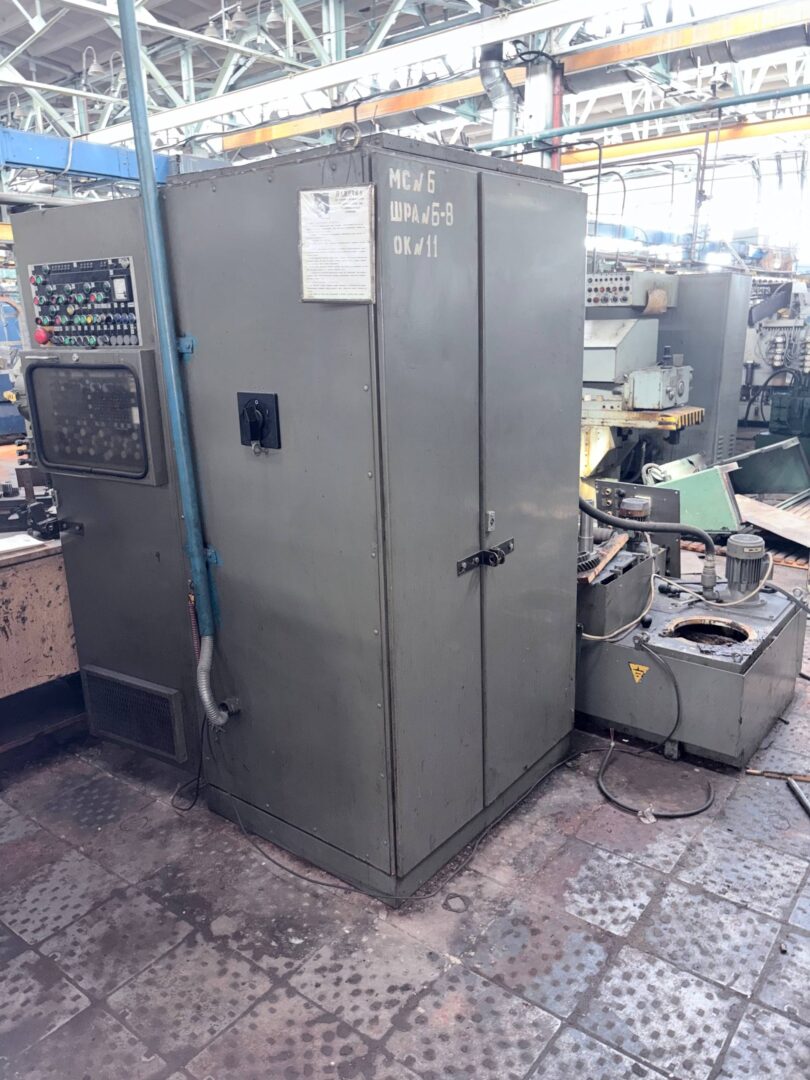

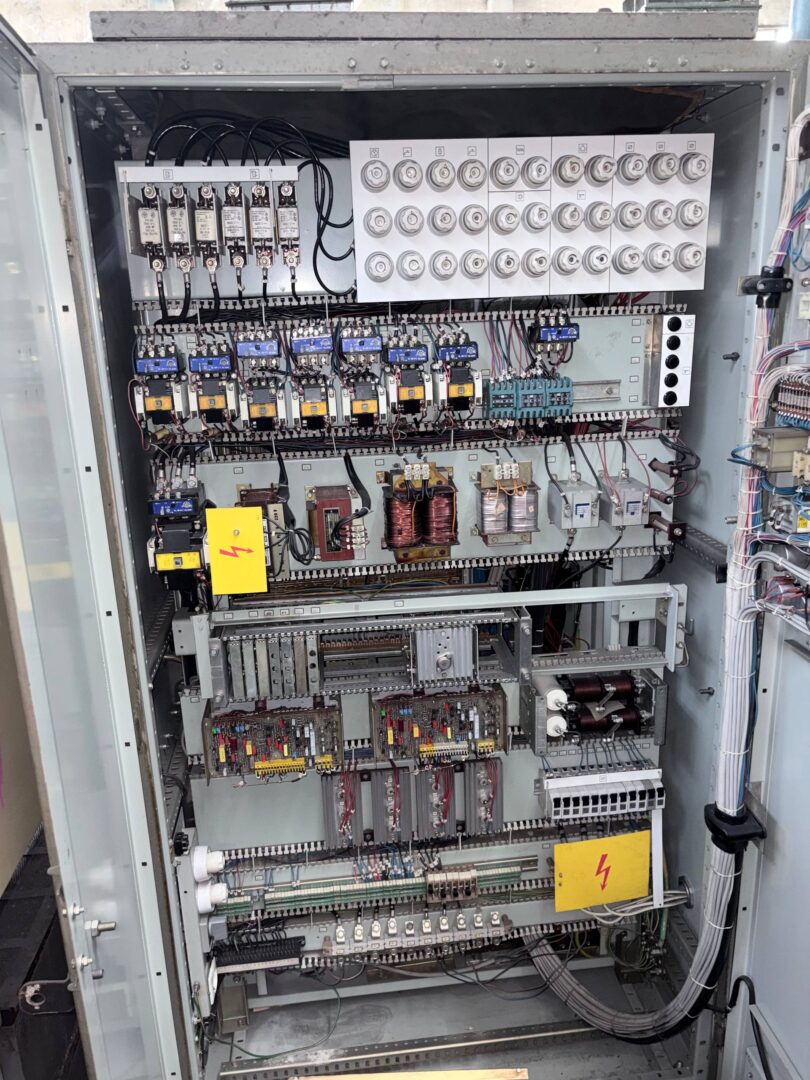

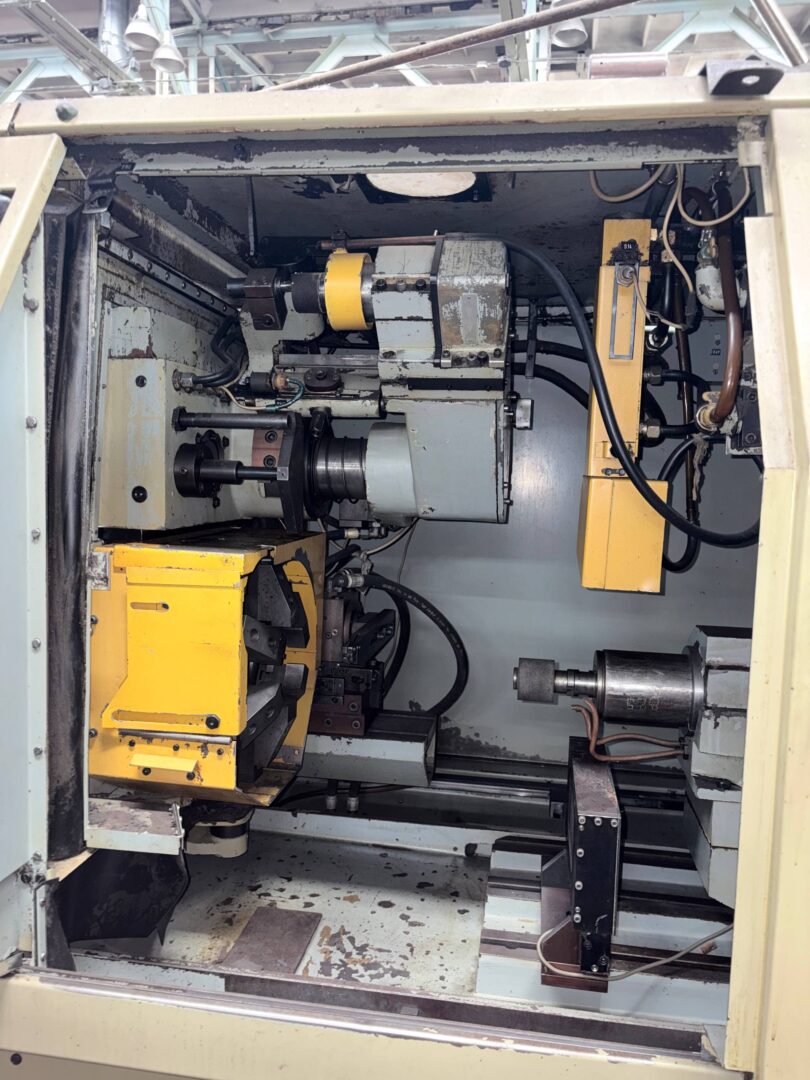

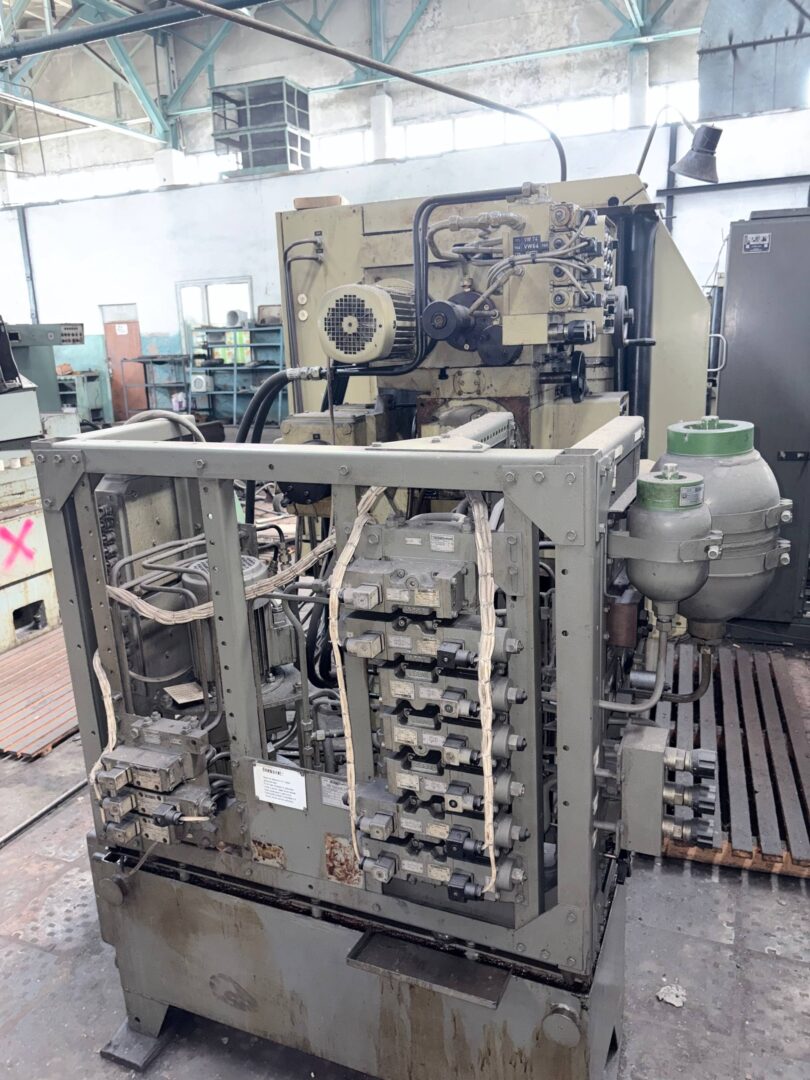

SI4 AM — внутришлифовальный станок серии SI4 для точной обработки внутренних цилиндрических и конических поверхностей. Конструкция поддерживает продольное и осциллирующее шлифование деталей различной конфигурации. Карточка представляет экземпляр SI4 AM с внутренним номером 48045. Ниже приведены общие заводские характеристики базовой серии SI4
Технические характеристики серии SI4 (общие)
| Наименование параметра | Значение |
|---|---|
| Диаметр шлифования, мм | 5–250 |
| Наибольшая длина шлифования, мм | 250 |
| Диаметр вращения без защитного кожуха, мм | 450 |
| Диаметр вращения с защитным кожухом, мм | 310 |
| Наибольший угол конуса | 60° |
| Частота вращения шпинделя изделия, об/мин | 40–1000 |
| Наибольший ход шлифовального стола, мм | 560 |
| Скорость осцилляции стола, м/мин | 0,5–6 |
| Наибольший ход подачи, мм | 0,8 |
| Скорость шлифовального круга, м/с | 35–45 |
| Рабочая высота, мм | 1155 |
| Напряжение питания, В | 380 |
| Частота сети, Гц | 50 |
| Потребляемая мощность, кВт | 14 |
| Масса станка, кг | 3800 |
| Масса вспомогательного оборудования, кг | около 1000 |
| Транспортные размеры (Д x Ш x В), мм | 4440 x 2290 x 2420 |
