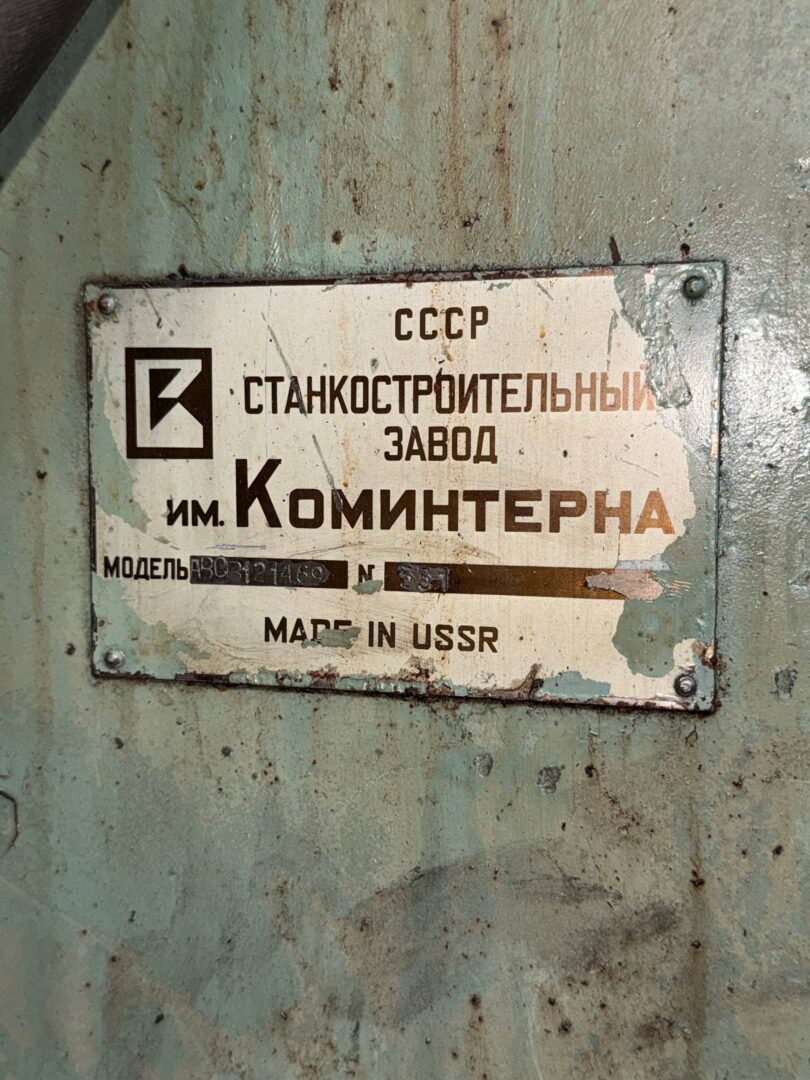

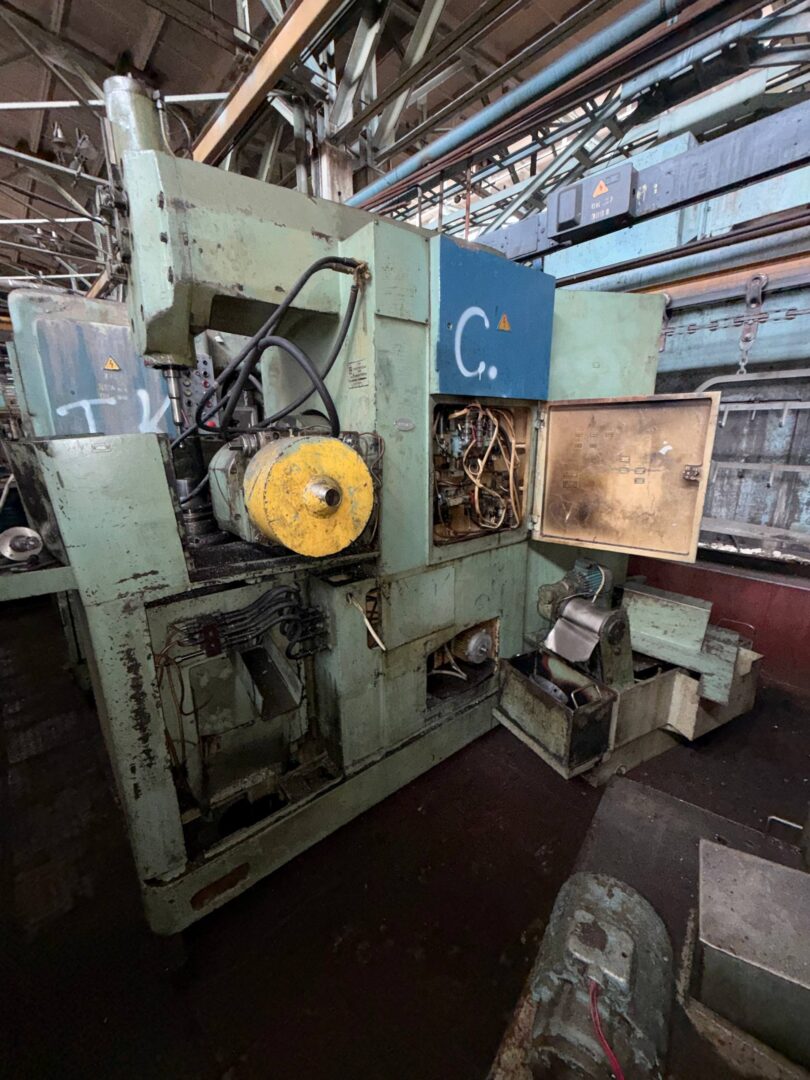

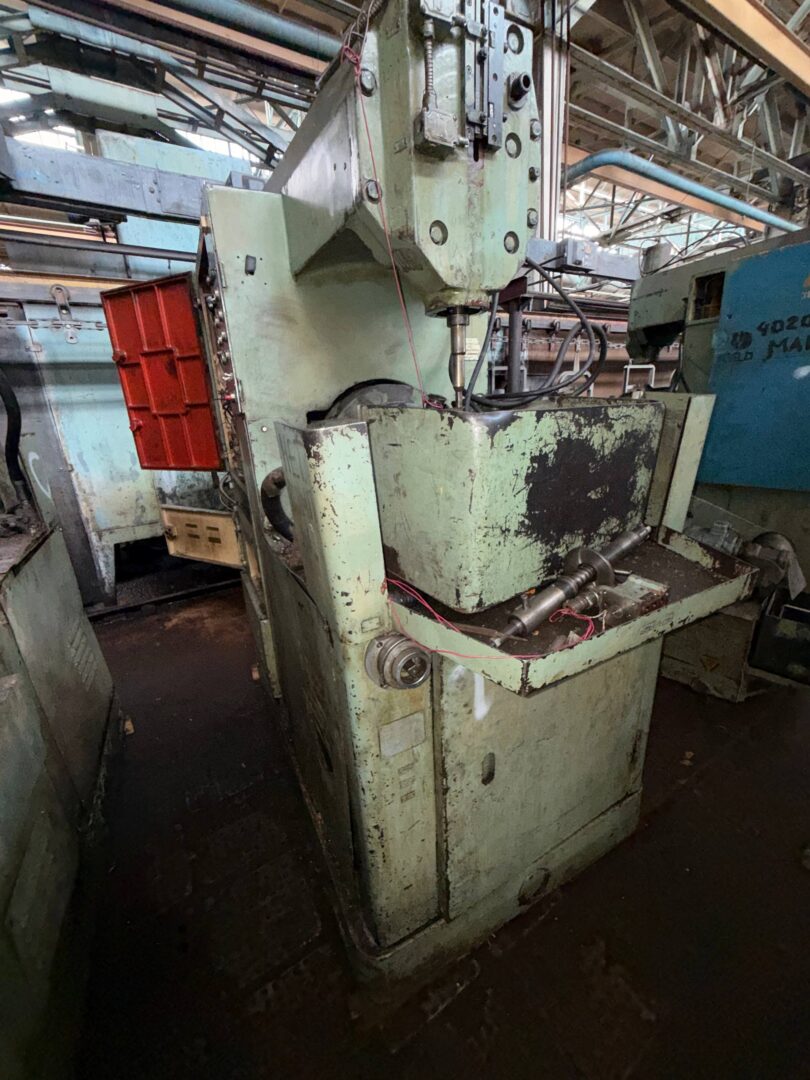

Зубофрезерный станок АВС В12, исполнение 1469, маркировки 42214 и 551 является аналогом модели 5В312. Оборудование этого типа предназначено для нарезания цилиндрических прямозубых, косозубых и червячных колёс. Обработка выполняется методом обкатки червячной фрезой в единичном или серийном производстве. Характеристики ниже приведены по станку-аналогу 5В312; фактическую комплектацию конкретного экземпляра следует сверять при осмотре.

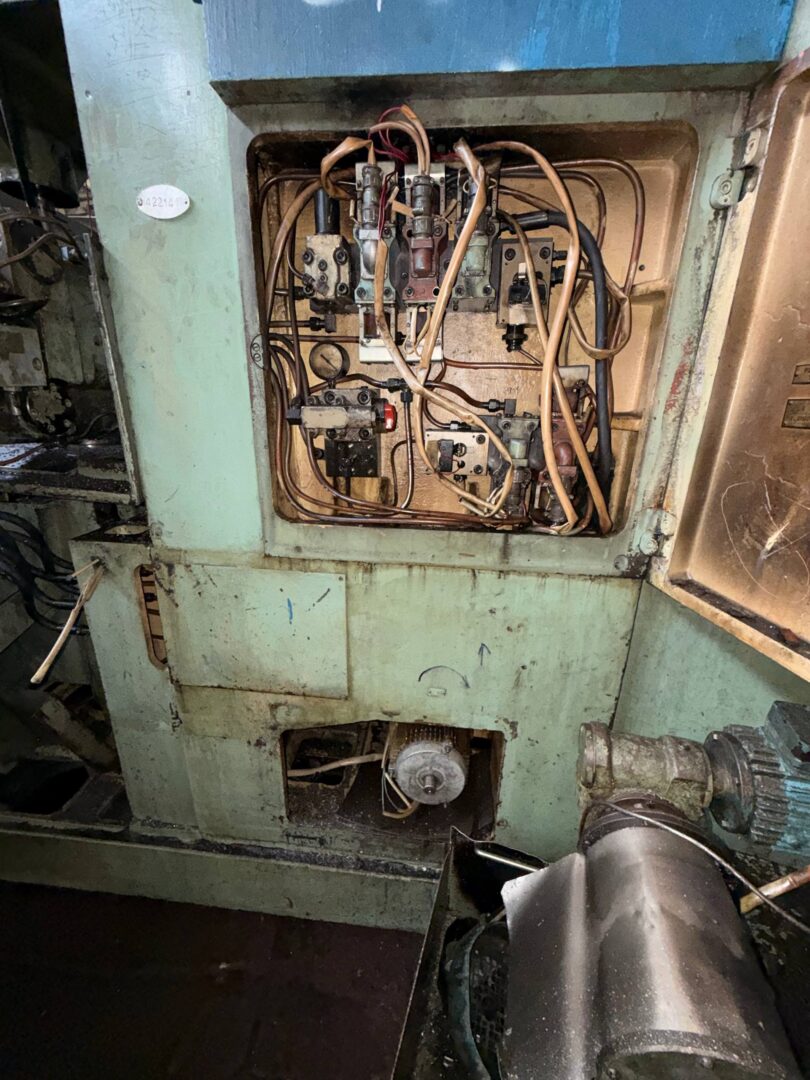

Состояние и проверка: Станок демонтирован и отключён от электросети. Есть возможность временного подключения и демонстрации в работе. Оборудование длительное время не эксплуатировалось; перед вводом в эксплуатацию рекомендуется провести ревизию электрики, гидравлики, системы смазки и основных узлов.
Технические характеристики аналога 5В312
| Наименование параметра | Значение |
|---|---|
| Класс точности | Н |
| Наибольший модуль нарезаемого колеса, мм | 6 |
| Наибольший диаметр прямозубого колеса с контрподдержкой, мм | 320 |
| Наибольший диаметр косозубого колеса при угле 30°, мм | 200 |
| Наибольший диаметр косозубого колеса при угле 45°, мм | 180 |
| Наибольший угол наклона зубьев, град | ±45 |
| Наименьшее число нарезаемых зубьев | 6 |
| Расстояние между осями стола и фрезы, мм | 55-245 |
| Расстояние от плоскости стола до оси фрезы, мм | 120-300 |
| Наибольшее перемещение стойки фрезерного суппорта, мм | 190 |
| Наибольший диаметр червячной фрезы, мм | 160 |
| Наибольшая длина червячной фрезы, мм | 145 |
| Конус фрезерной оправки | Морзе 5 |
| Наибольшее осевое перемещение фрезы, мм | 75 |
| Мощность электродвигателя главного привода, кВт | 7,5 |
| Мощность электродвигателя привода подачи, кВт | 2,2 |
| Габариты станка (Д x Ш x В), мм | 2000 x 1300 x 2040 |
| Масса с электрооборудованием и охлаждением, кг | 4350 |
