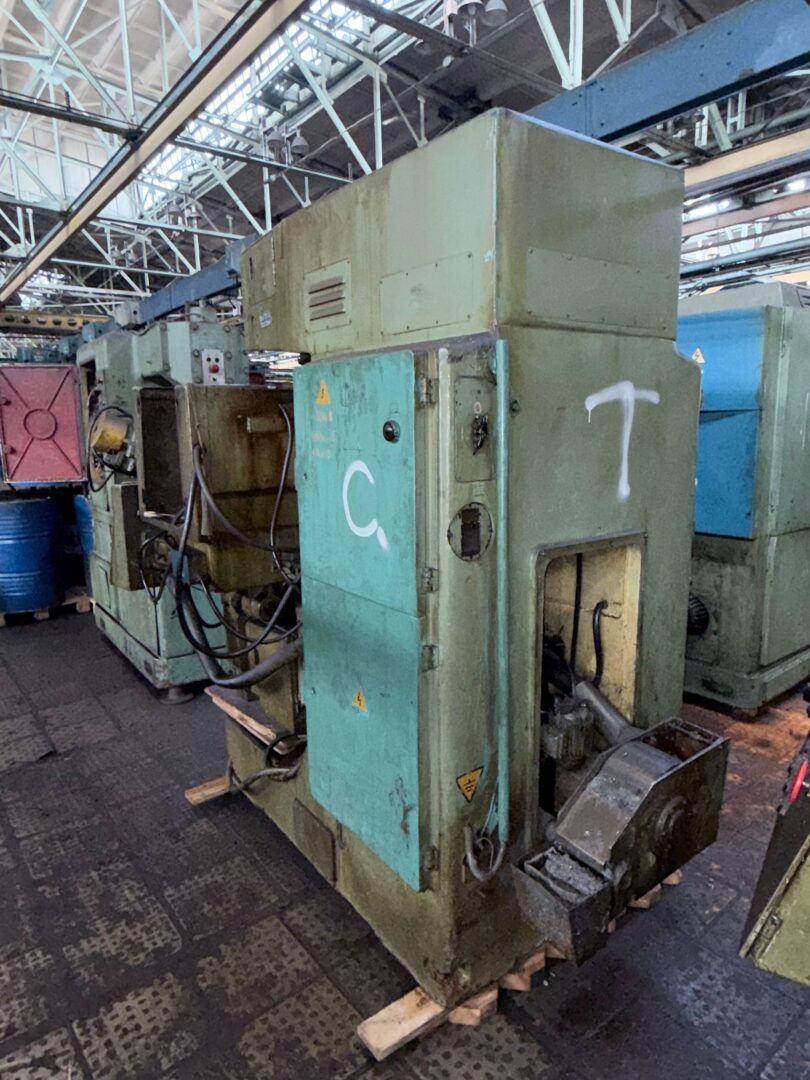

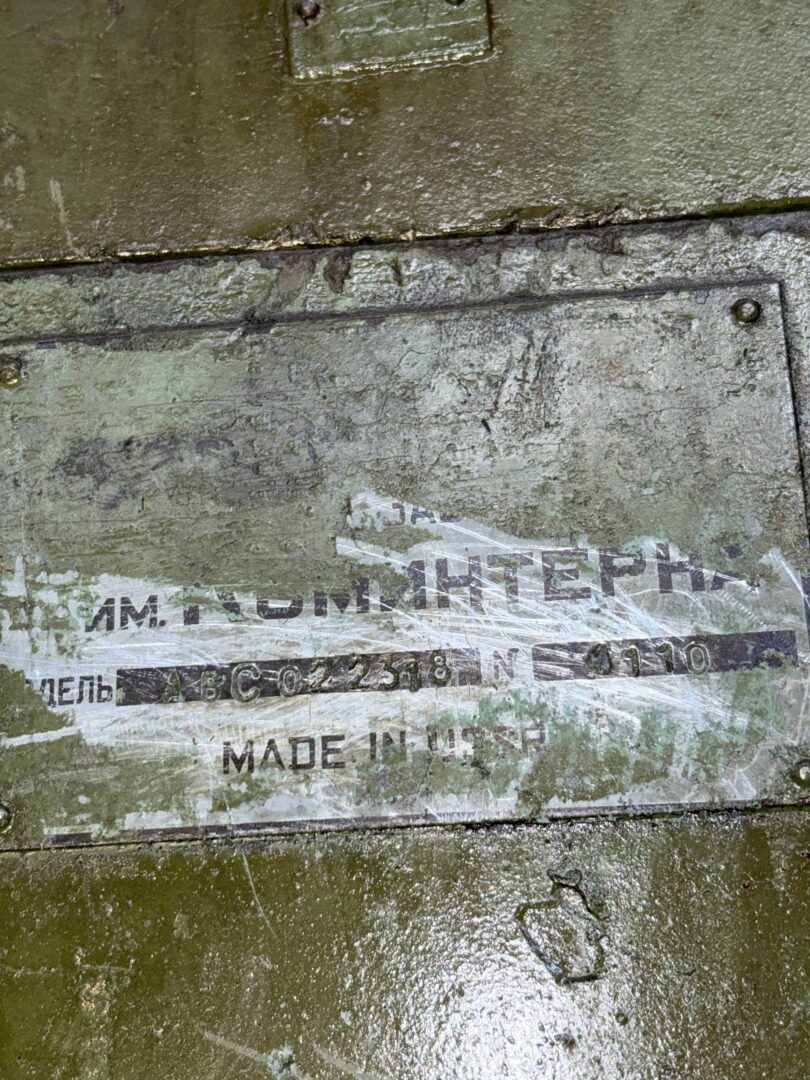

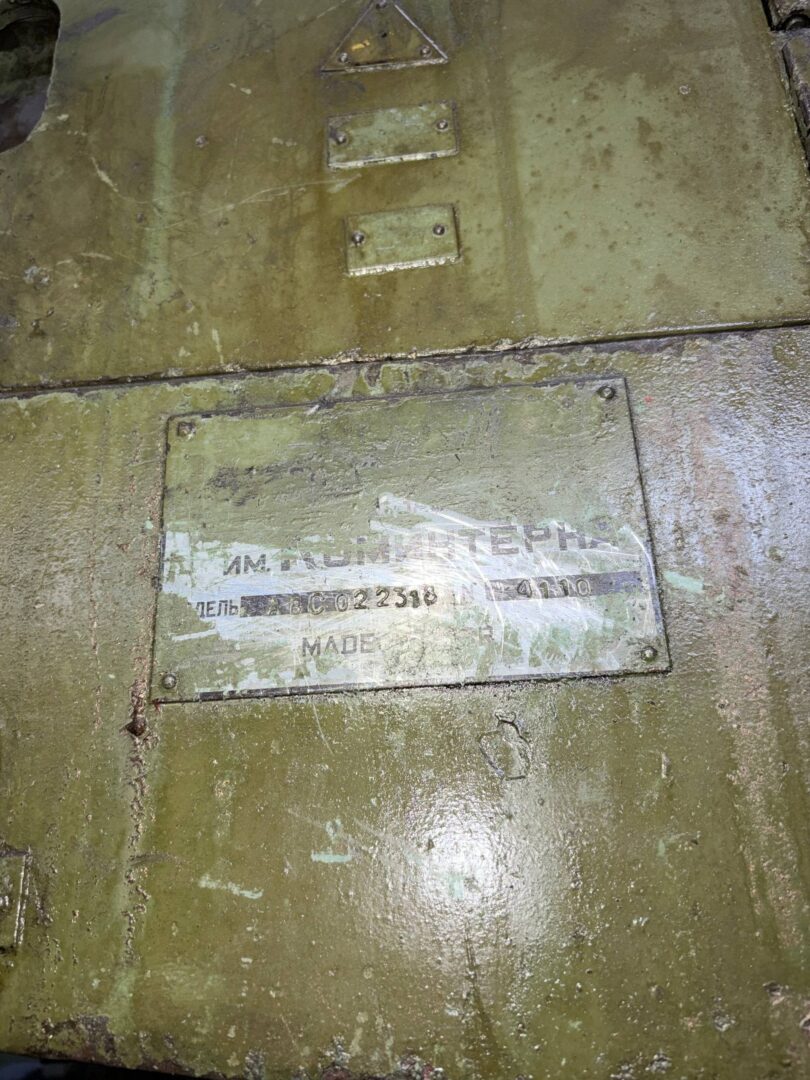

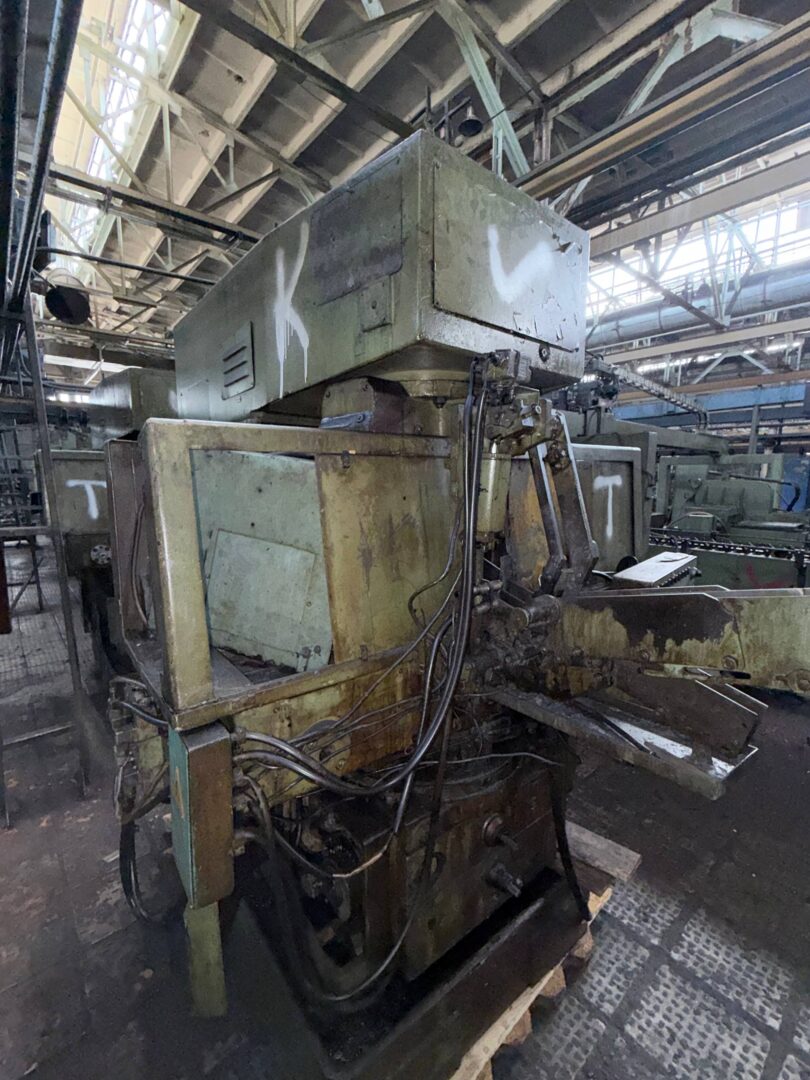

Зубошевинговальный станок АВС 02-2318 соответствует по назначению модели 5702. Оборудование применяется для чистовой обработки незакалённых цилиндрических прямозубых и косозубых колёс наружного зацепления. Шевингование улучшает точность профиля зуба и качество боковых поверхностей после предварительной зубообработки. Ниже приведены общие технические характеристики станка-аналога 5702; параметры конкретного исполнения следует сверять при осмотре
Технические характеристики аналога 5702
| Наименование параметра | Значение |
|---|---|
| Наибольший наружный диаметр обрабатываемого колеса, мм | 320 |
| Модуль обрабатываемого колеса, мм | 1,5–6 |
| Наибольшая ширина венца при продольной подаче, мм | 100 |
| Наибольшая ширина венца при диагональной подаче, мм | 50 |
| Наибольшая ширина венца при тангенциальной подаче, мм | 30 |
| Наибольшее расстояние между центрами бабок, мм | 500 |
| Наибольшая длина хода стола, мм | 135 |
| Наибольший диаметр шевера, мм | 240 |
| Наибольшая ширина шевера, мм | 40 |
| Наибольший угол поворота шеверной головки | 35° |
| Частота вращения шевера, об/мин | 50–400 |
| Рабочая подача, мм/мин | 18–300 |
| Расстояние между осями шевера и изделия, мм | 120–350 |
| Мощность привода шевера, кВт | 3 |
| Мощность привода подач, кВт | 0,6 |
| Габариты станка (Д x Ш x В), мм | 2100 x 1510 x 2120 |
| Масса станка, кг | 5300 |
