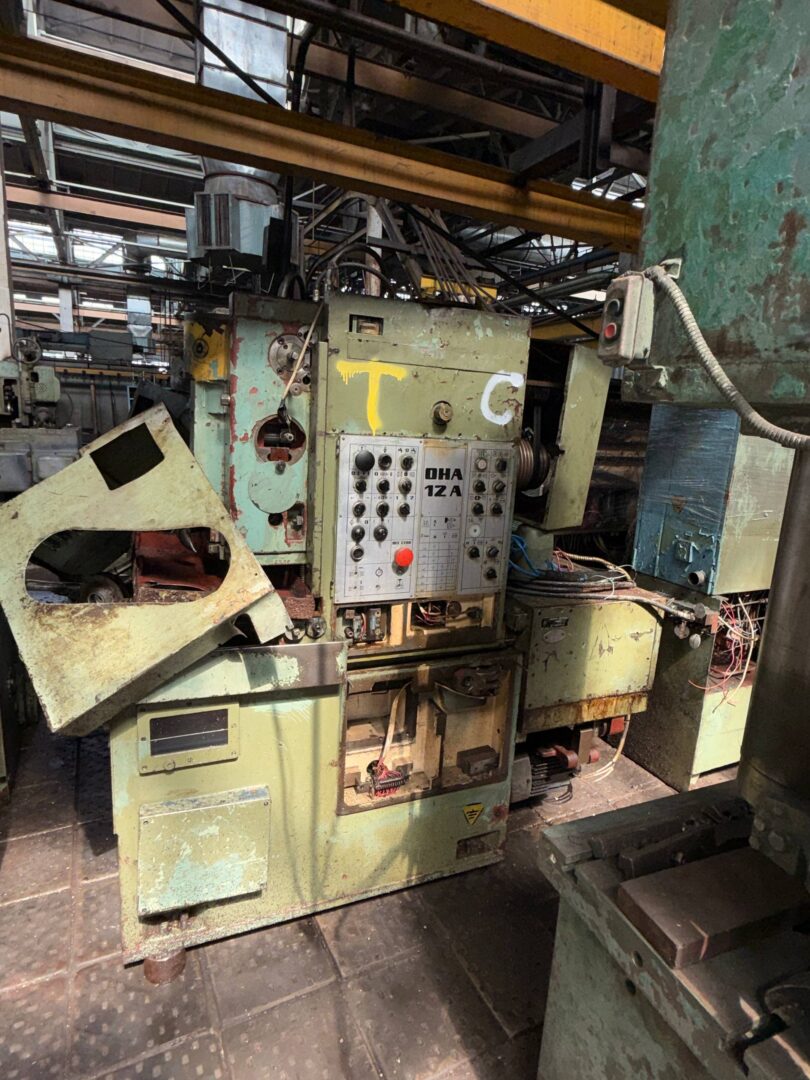

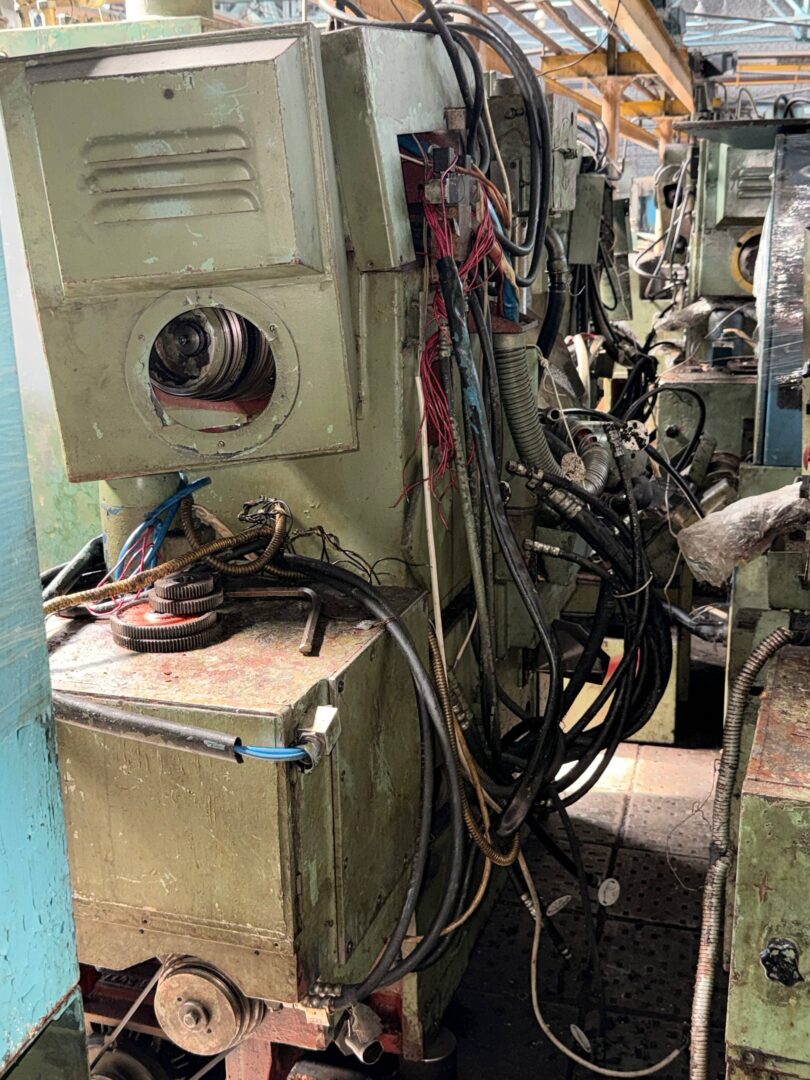

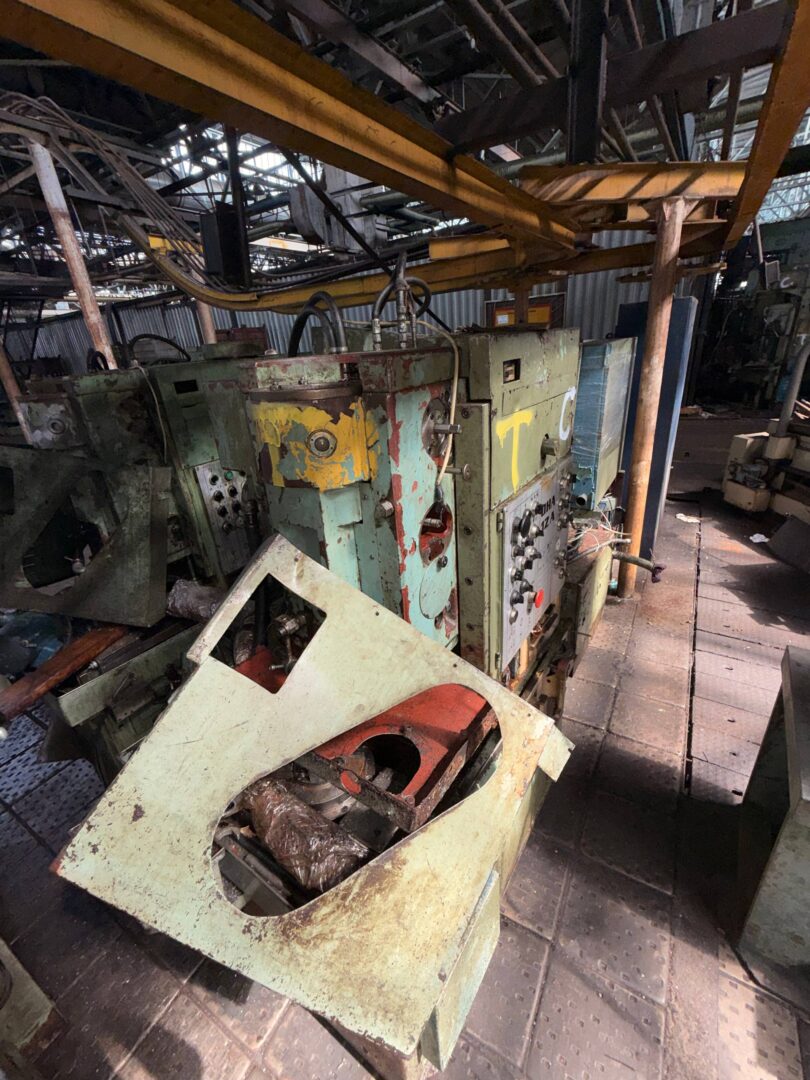

Зубодолбёжный станок TOS OHA12 (42132) — видео, характеристики, купить бу
Зубодолбёжный станок TOS OHA12 — это промышленная модель для нарезки прямозубых и косозубых колёс. По сути, она сочетает в себе надёжную механику, стабильную жёсткость и простую настройку. Кроме того, станок отлично показывает себя в серийной и мелкосерийной работе.Кстати, данный экземпляр демонтирован с работающего производства. Он использовался в реальном процессе, а не стоял в резерве. Следовательно, можно проследить его историю эксплуатации. Тем не менее, мы рекомендуем осмотр на месте — он доступен по предварительной договорённости. Между прочим, это самый популярный формат покупки.
Что входит в комплект поставки зубодолбёжного станка TOS OHA12 42132
- Видеообзор — встроен выше (Rutube), можно оценить внешний вид и подачу.
- Фотографии — по запросу отправим в удобный мессенджер.
- Осмотр на месте — возможен, согласовывается заранее.
- Основные характеристики — модуль до 4 мм, вес заготовки до 100 кг, ход от 4 до 7 двойных циклов.
Преимущества станка TOS OHA12
- Универсальность — подходит для большинства стандартных задач.
- Компактные размеры и простая компоновка.
- Устойчивость и стабильность геометрии.
- Рабочая высота установки — 800 мм, диаметр инструмента — до 100 мм.
Таким образом, вы получаете надёжную чешскую технику с живой историей эксплуатации. Более того, в случае необходимости можно подобрать аналогичную модель. Однако наличие лучше уточнять заранее — спрос высокий.
Где применяется оборудование TOS OHA12
В частности, зубодолбёжный станок TOS OHA12 часто используют в производстве редукторов, зубчатых передач и валов. Например, станок способен обрабатывать детали с наружным зацеплением и подходит для большинства стандартных модулей. Также он быстро переналаживается и легко адаптируется под конкретные задачи.
Обратите внимание: техника бу. Впрочем, модель OHA12 зарекомендовала себя десятилетиями стабильной работы. По этой причине мы рекомендуем живой осмотр и при необходимости — запуск.
У Вас есть такой бу станок и Вы хотите его продать? Предложите нам: написать
Еще больше станков бу у нас на сайте:
Технические характеристики станка ОНА 12А
|
Параметр
|
Значение
|
|
Наибольший диаметр головки на цилиндрическом зубчатом колесе с наружным зацеплением
|
125 мм
|
|
Наименьший диаметр головки на цилиндрическом зубчатом колесе с наружным зацеплением
|
20 мм
|
|
Наибольший наружный диаметр обрабатываемой заготовки
|
200 мм
|
|
Наибольший модуль зубчатого зацепления нарезаемого колеса
|
4 мм
|
|
Наибольшая ширина зубчатого зацепления
|
35 мм
|
|
Наименьший модуль неразвального зубчатого зацепления с незначительно корректированным инструментом
|
0,5 мм
|
|
Наибольшее расстояние от опорной плоскости инструмента на ползуне до поверхности стола
|
215 мм
|
|
Наименьшее расстояние от опорной плоскости инструмента на ползуне до поверхности стола
|
25 мм
|
|
Номинальный диаметр инструмента
|
100 мм (4")
|
|
Наибольший угол наклона боков инструмента номинального диаметра
|
45°
|
|
Наибольший диаметр ножки нарезаемого колеса с внутренним зубчатым зацеплением
|
125 мм
|
|
Наибольший наружный диаметр венца нарезаемого колеса с внутренним зубчатым зацеплением
|
200 мм
|
|
Наибольшее расстояние от оси ползуна до оси стола при долблении наружного зубчатого зацепления
|
155 мм
|
|
Наибольшее расстояние от оси ползуна до оси стола при долблении внутреннего зубчатого зацепления
|
50 мм
|
|
Наибольшее число зубьев нарезаемого колеса
|
150
|
|
Наименьшее число зубьев нарезаемого колеса
|
12
|
|
Точность нарезаемого зубчатого зацепления
|
6-й квалитет по ДИН 3962
|
|
Диаметр стола
|
125 мм
|
|
Глубина стола
|
700 мм
|
|
Расстояние от рабочей поверхности до основания станка
|
800 мм
|
|
Конус зажимной оправки инструмента
|
Морзе 4 (укороченный)
|
|
Диаметр отверстия инструмента
|
44,45 мм
|
Параметры привода и подачи
|
Параметр
|
Значение
|
|
Наибольший вес заготовки (включая зажимное приспособление)
|
100 кг
|
|
Число ступеней двойных ходов (основное исполнение, 2-скоростной двигатель 1:2)
|
7
|
|
Число ступеней двойных ходов (спец. исполнение, двигатель 1:1,6)
|
6
|
|
Число ступеней двойных ходов (повышенное число ходов)
|
4
|
Диапазон двойных ходов
|
Исполнение
|
Об/мин
|
|
Основное (двигатель 715/1415 об/мин)
|
280–1120 об/мин
|
|
Спец. исполнение (двигатель 950/1415 об/мин)
|
355–1120 об/мин
|
|
Повышенное число ходов (двигатель 1415/2900 об/мин)
|
560–2240 об/мин
|
|
Для наладки станка
|
280–560, 355–710, 560–1120, 1120–2240 об/мин
|
Круговая подача (при номинальном диаметре инструмента)
|
Исполнение
|
Ступени
|
Пределы подачи
|
|
Основное
|
Бесступенчатое
|
20–1250 мм/мин
|
|
С двигателем 1:1,6
|
18
|
25–1250 мм/мин
|
|
С двигателем 1:2
|
18
|
20–1250 мм/мин
|
|
Для наладки
|
1–8
|
20–630 мм/мин, 20–200 мм/мин
|
